Detailzeichnungen Aufsatzrollladen PTP
Inhaltsverzeichnis:
- 1.) Aufsatzrollladen PTP Explosionszeichnung
- 2.) Aufsatzrollladen PTP Kastenquerschnitte
- 3.) Aufsatzrollladen PTP Kasten mit Insektenschutz
- 4.) Aufsatzkasten PTP Verbreiterung und Verstärkung
- 5.) Aufsatzrollladen PTP Revisionsklappen Öffnungen
- 6.) Aufsatzrollladen PTP Konsole und Montageanker
- 7.) Aufsatzrollladen PTP Einzelteile

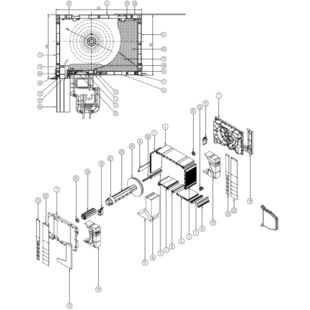

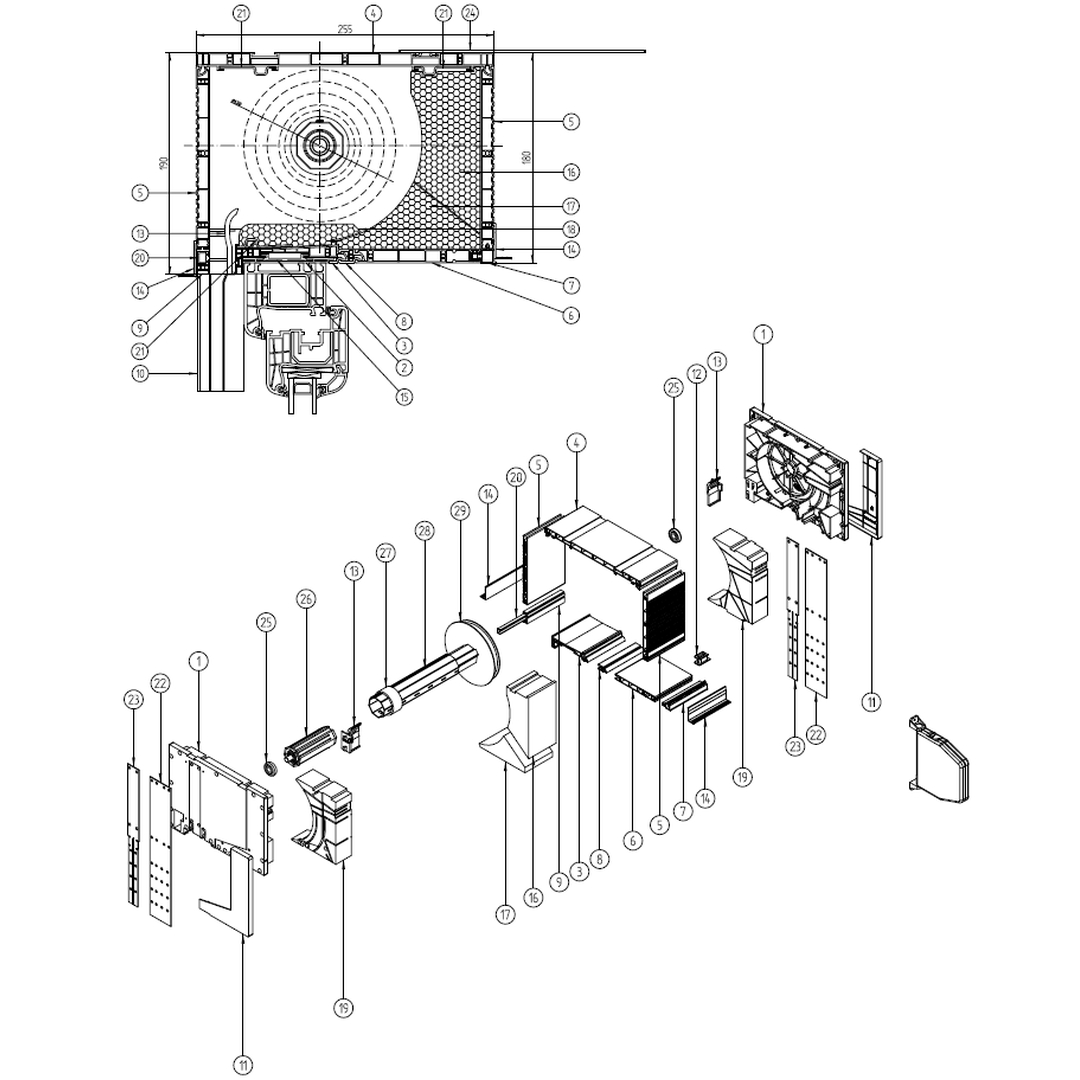

Aufsatzrollladen PTP Explosionszeichnung
Explosionszeichnung PTP
- Blendklappe
- Anpassungsprofil universal
- Unterprofil des Kastens
- Oberprofil des Kastens
- Seitenprofil des Kastens
- Untere Revisionsklappe
- Profil des Kastens - Verbinder
- Unterprofil Ergänzung
- Unteres Seitenprofil
- Doppelführungsschiene
- Seitenblende für Kasten
- Kastengurtführung
- Einlauftrichter
- Putzleiste
- Aluminiumeinsatz für Adapter
- Styroporeinsatz für Kasten
- Styroporeinsatz unten
- Zusätzlicher Styroporeinsatz lang
- Styroporeinsatz seitlich
- Blendenarmierung klein
- Obere Kastenverstärkung
- Seitenhalterung Stahl
- Seitenhalterung Stahl
- Montageanker Stahl
- Lager für PVC
- Walzenkapsel für PVC mit Schaft
- Vergößerungsring
- Achtkantwelle
- Gurtscheibe für Kasten
Aufsatzrollladen PTP Kastenformen Querschnitte
Aufsatzrollladen PTP 180mm
Aufsatzrollladen PTP 220mm
Aufsatzrollladen PTP 250mm
Aufsatzrollladen PTP Kastenformen mit Insektenschutz

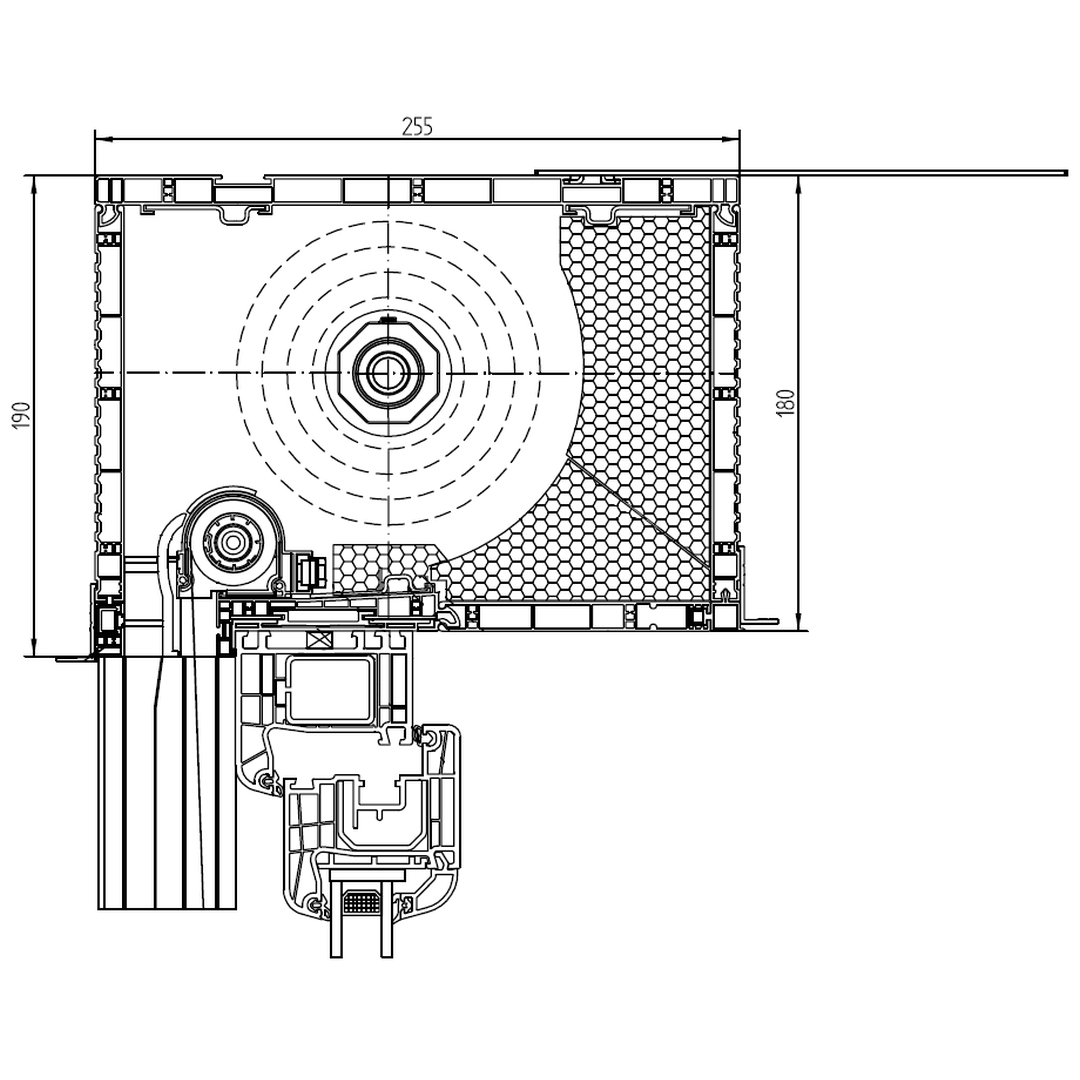

Aufsatzrollladen PTP 180mm mit Insektenschutz

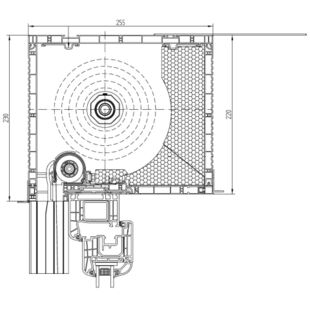

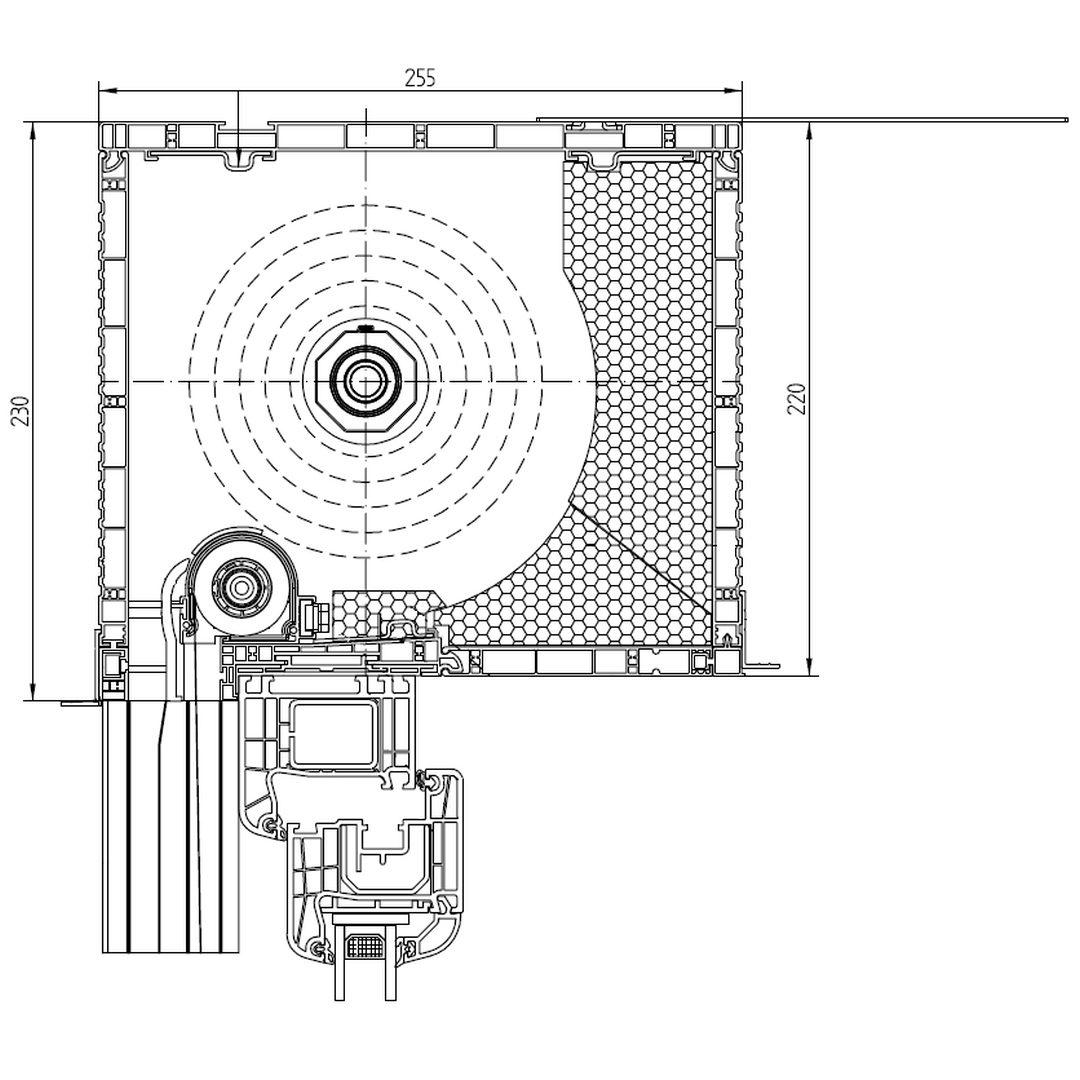

Aufsatzrollladen PTP 220mm mit Insektenschutz

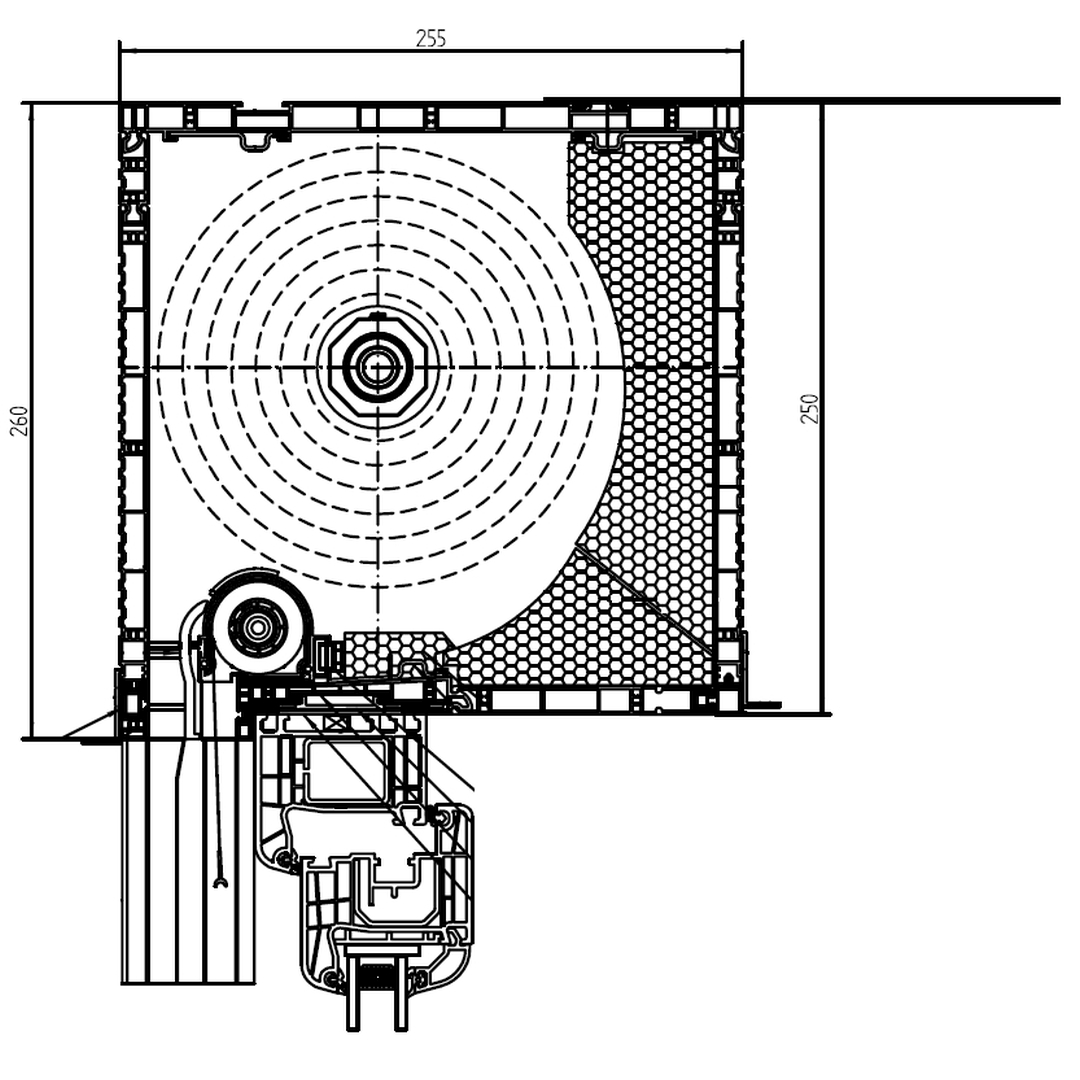

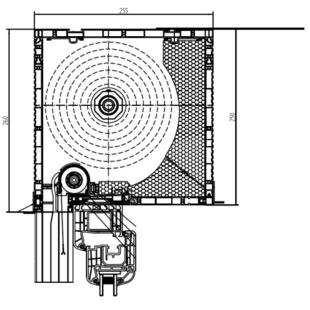

Aufsatzrollladen PTP 250mm mit Insektenschutz
Aufsatzrollladen PTP Kasten mit Verbreiterung (Seitenvertiefung)

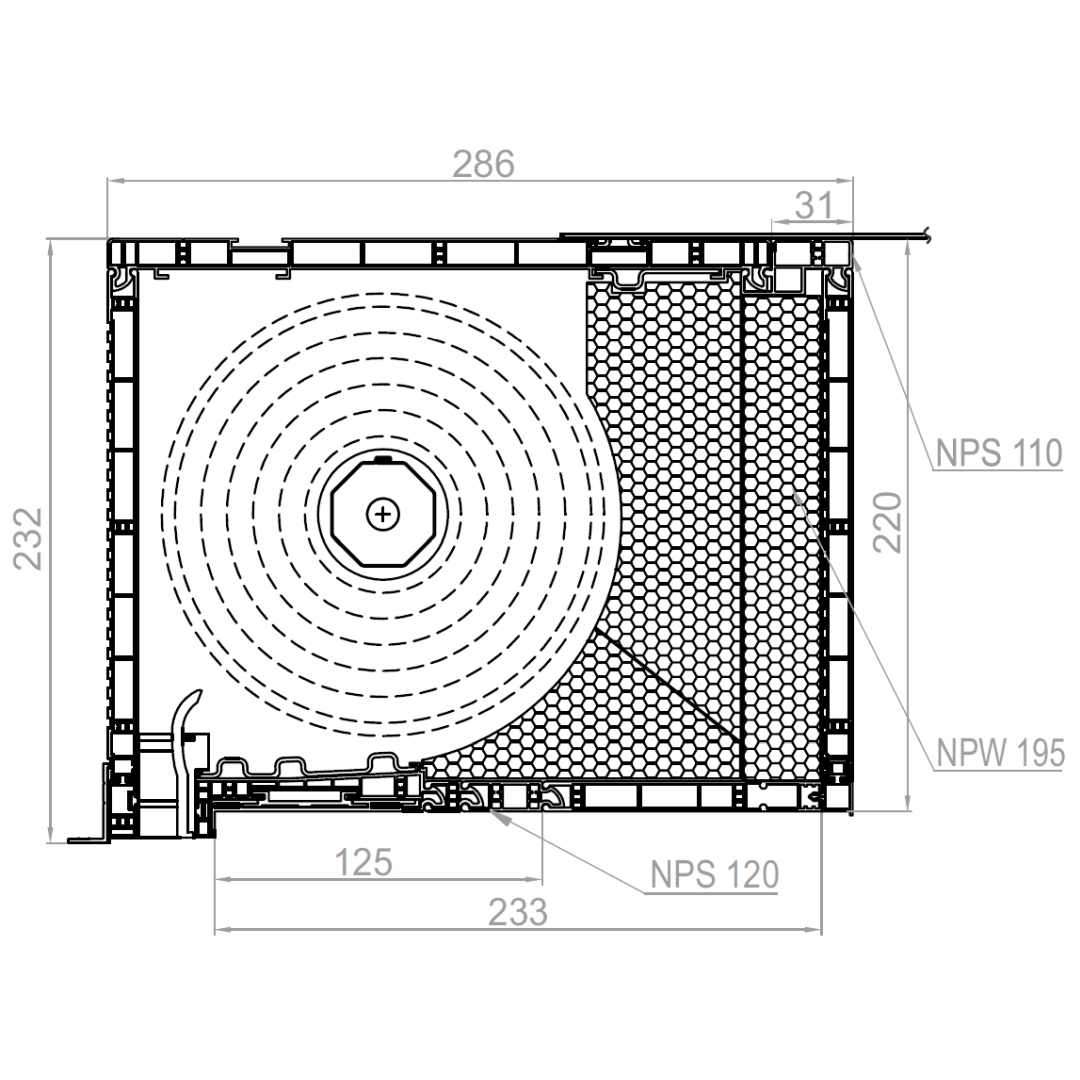

Aufsatzrollladen PTP 220mm mit Vertiefung 31mm

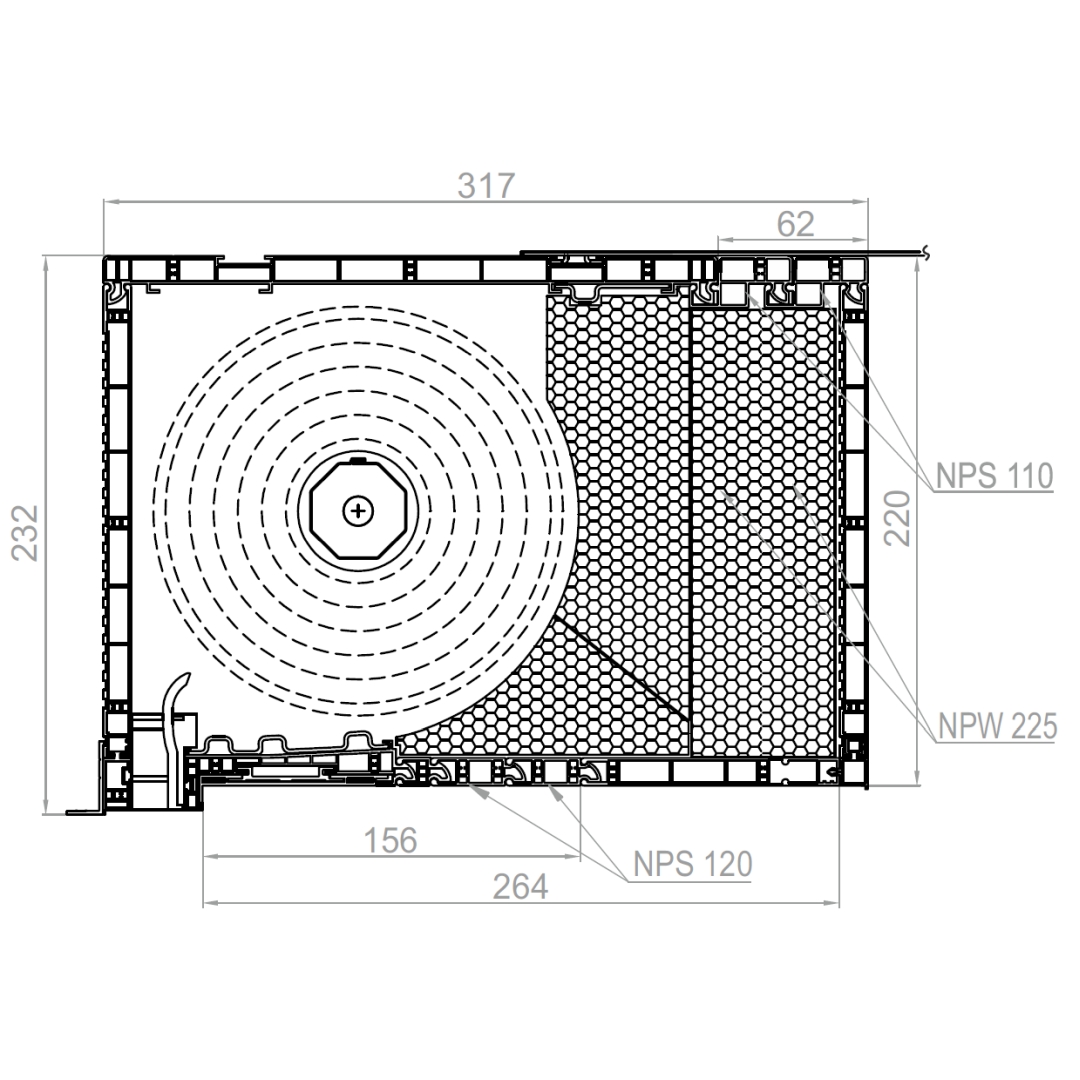

Aufsatzrollladen PTP 220mm mit Vertiefung 62mm

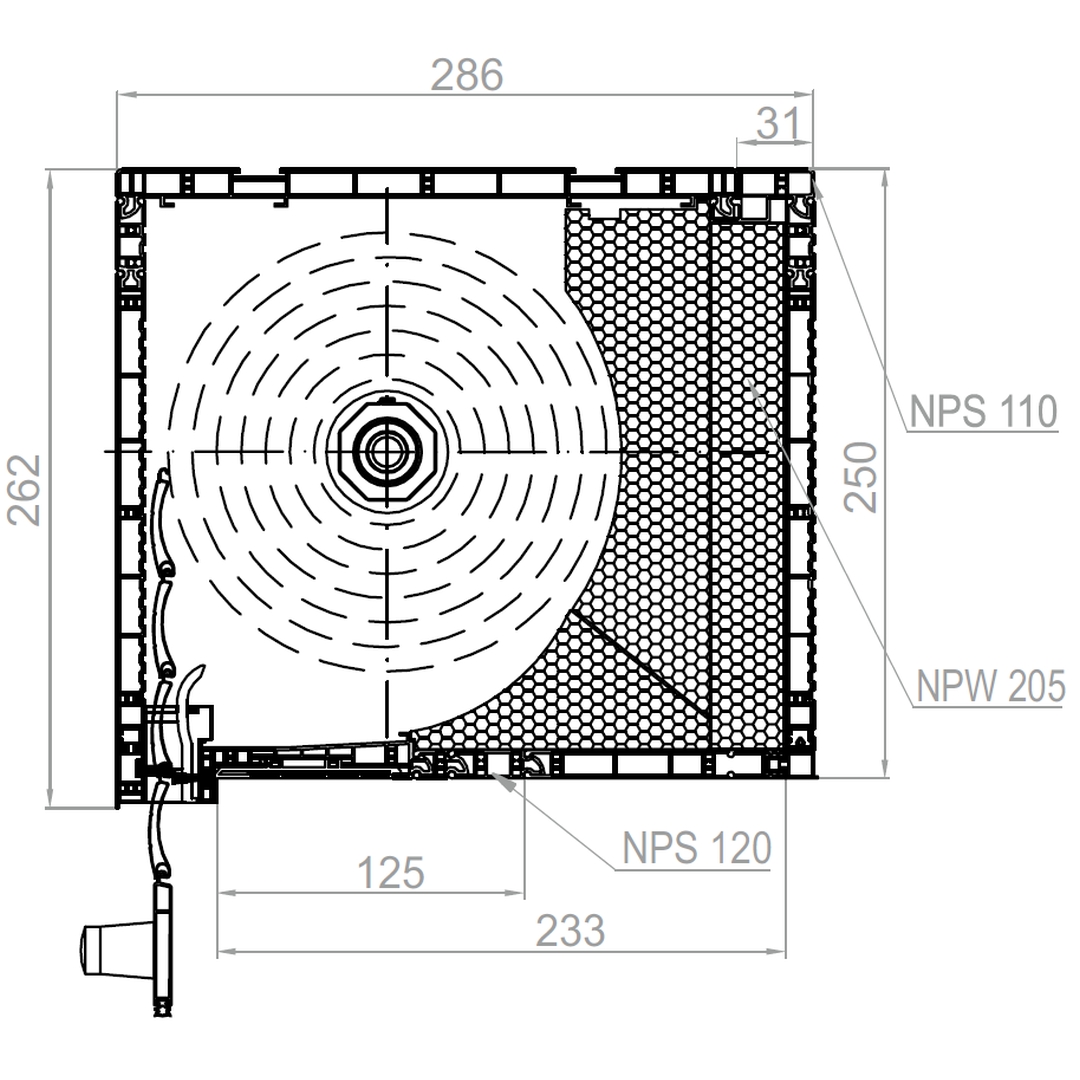

Aufsatzrollladen PTP 250mm mit Vertiefung 31mm

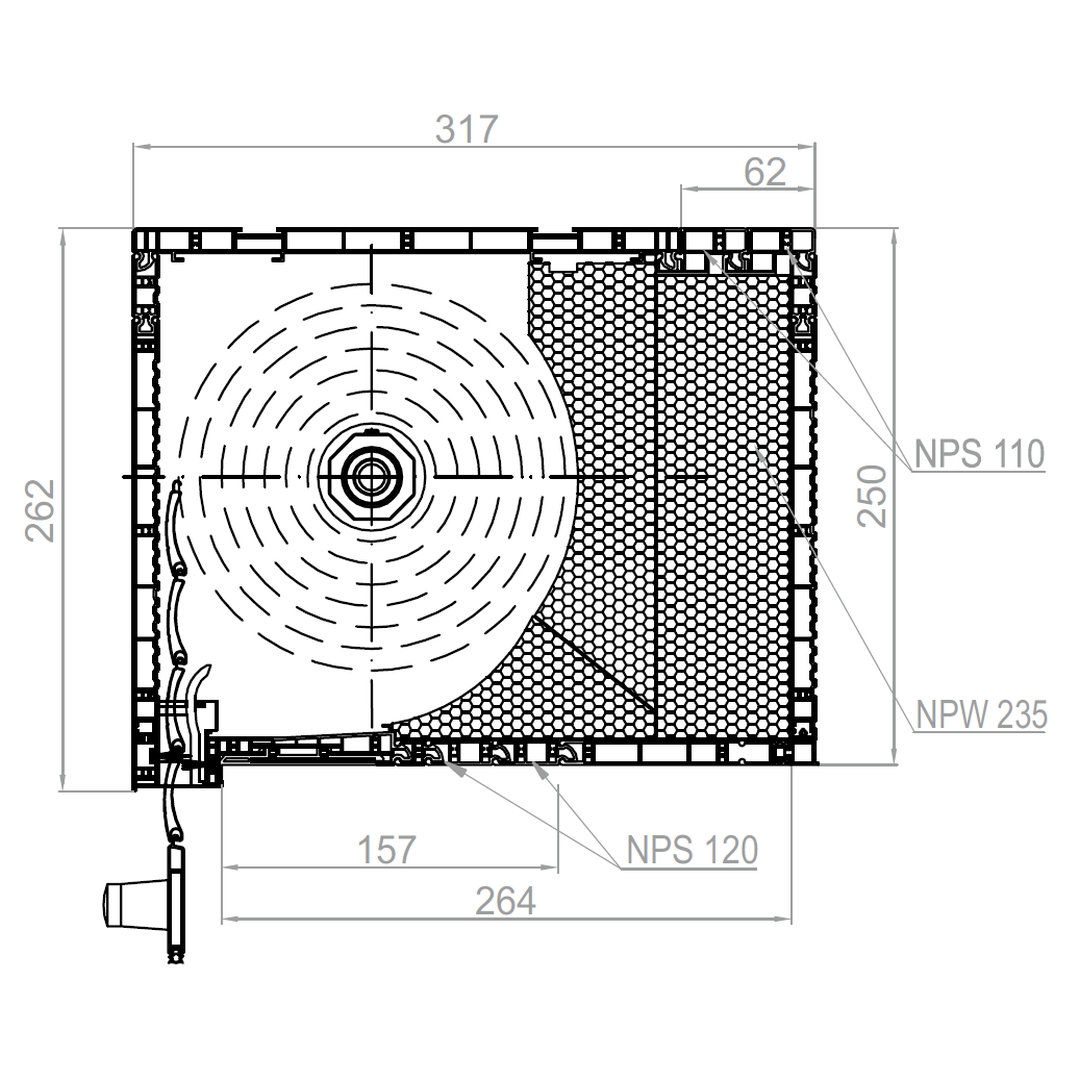

Aufsatzrollladen PTP 250mm mit Vertiefung 62mm

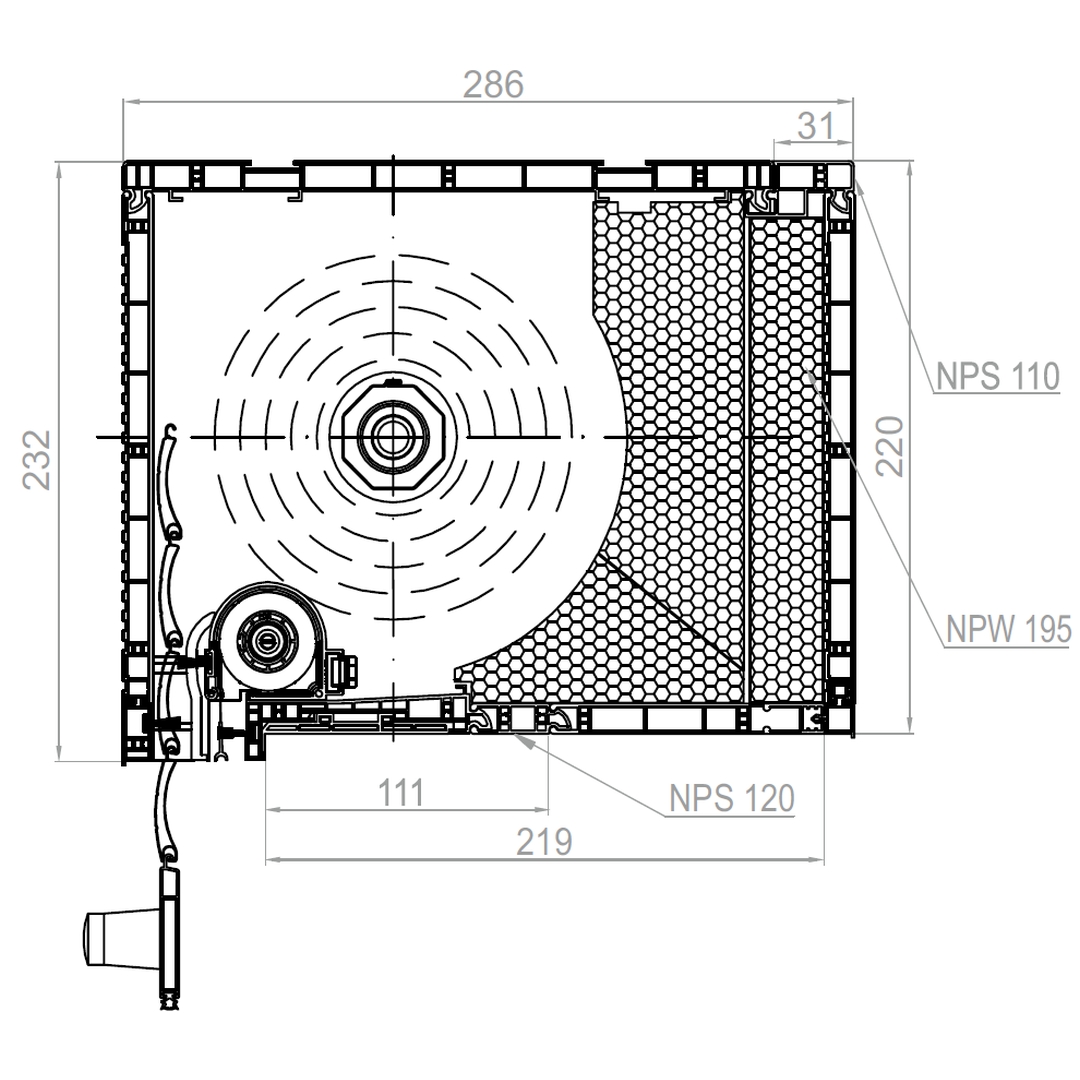

Aufsatzrollladen PTP 220mm mit Insektenschutz und Vertiefung 31mm

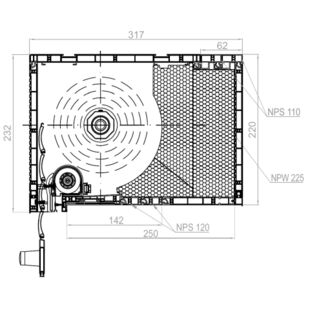

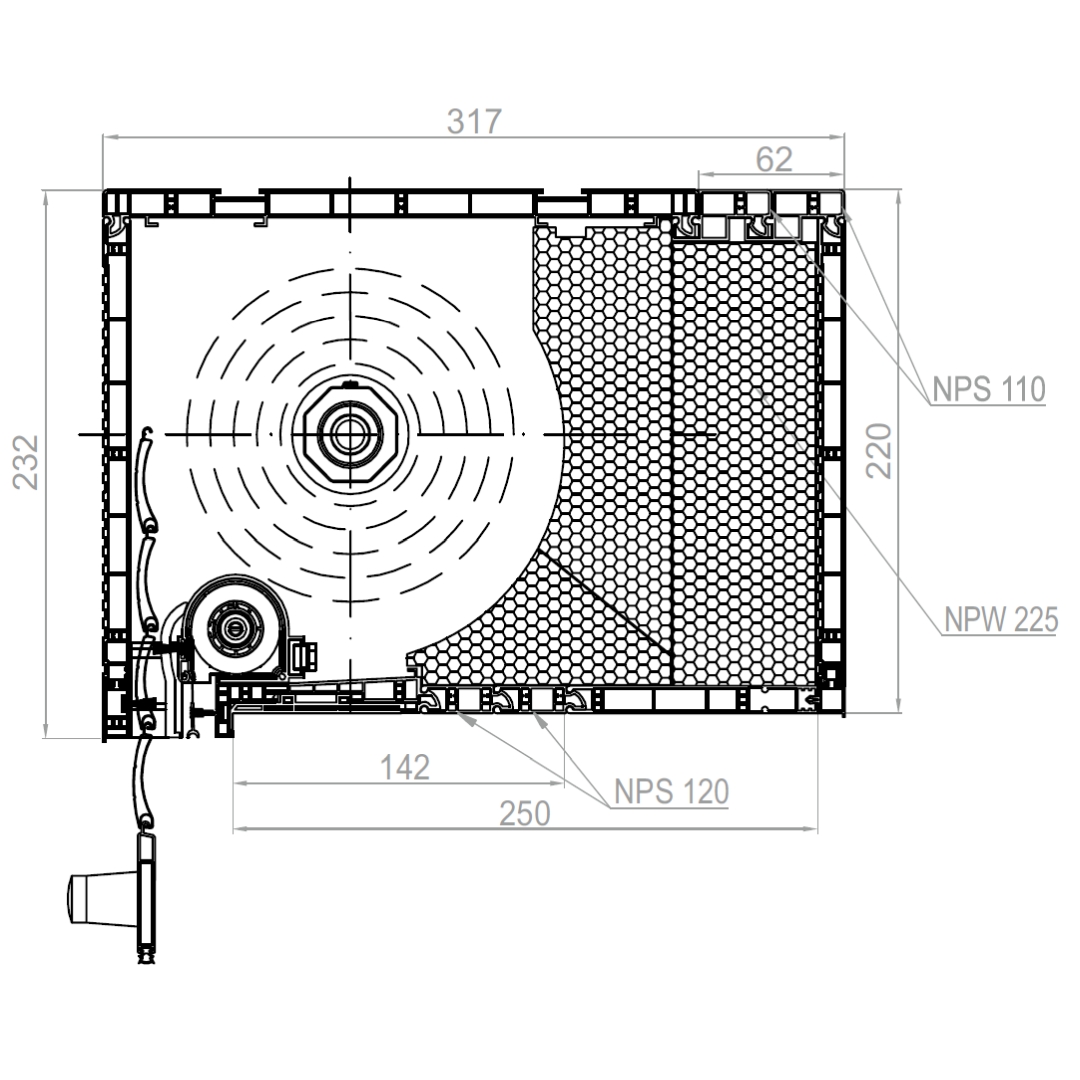

Aufsatzrollladen PTP 220mm mit Insektenschutz und Vertiefung 62mm

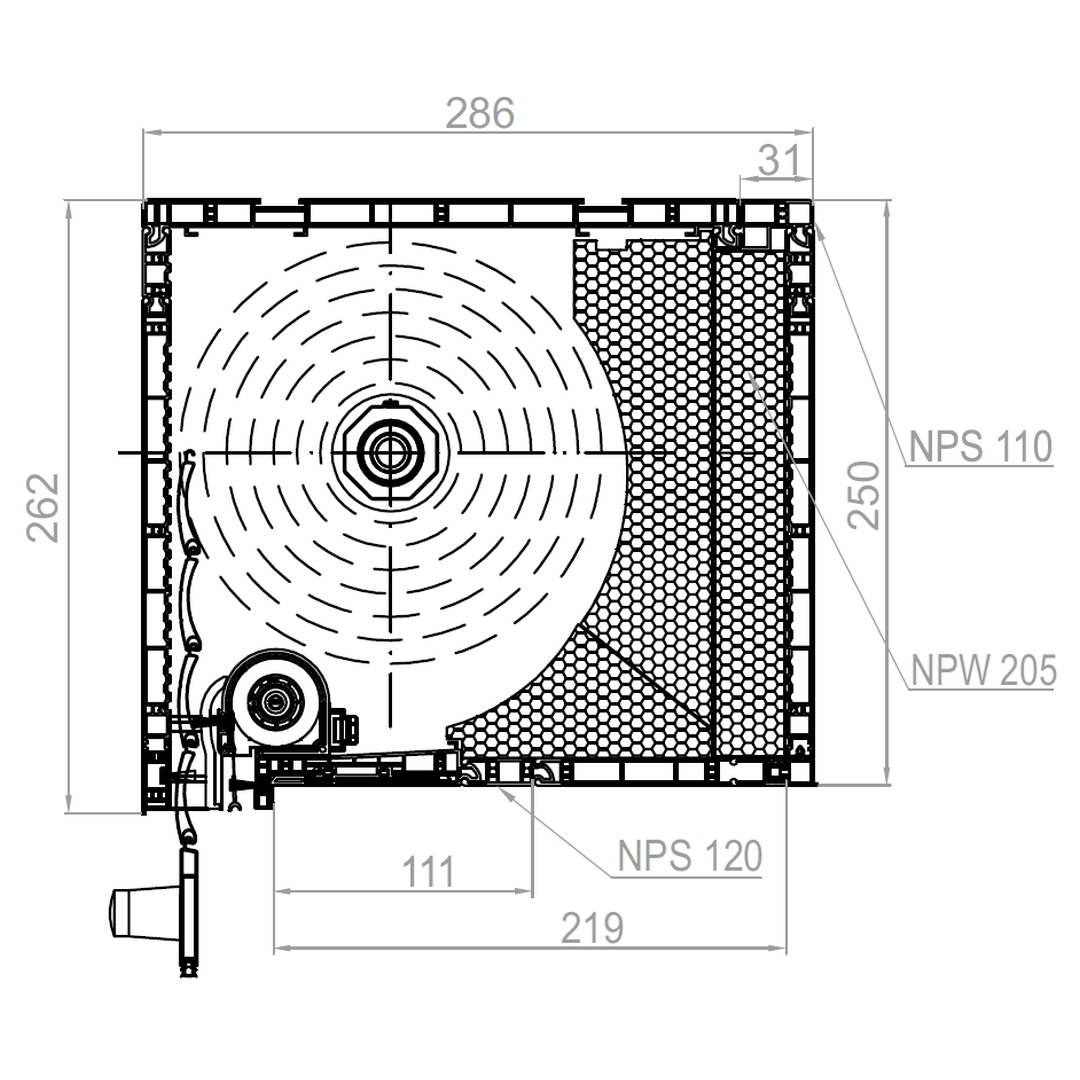

Aufsatzrollladen PTP 250mm mit Insektenschutz und Vertiefung 31mm

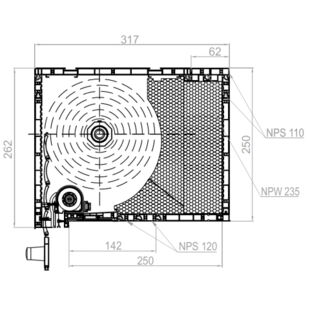

Aufsatzrollladen PTP 250mm mit Insektenschutz und Vertiefung 62mm

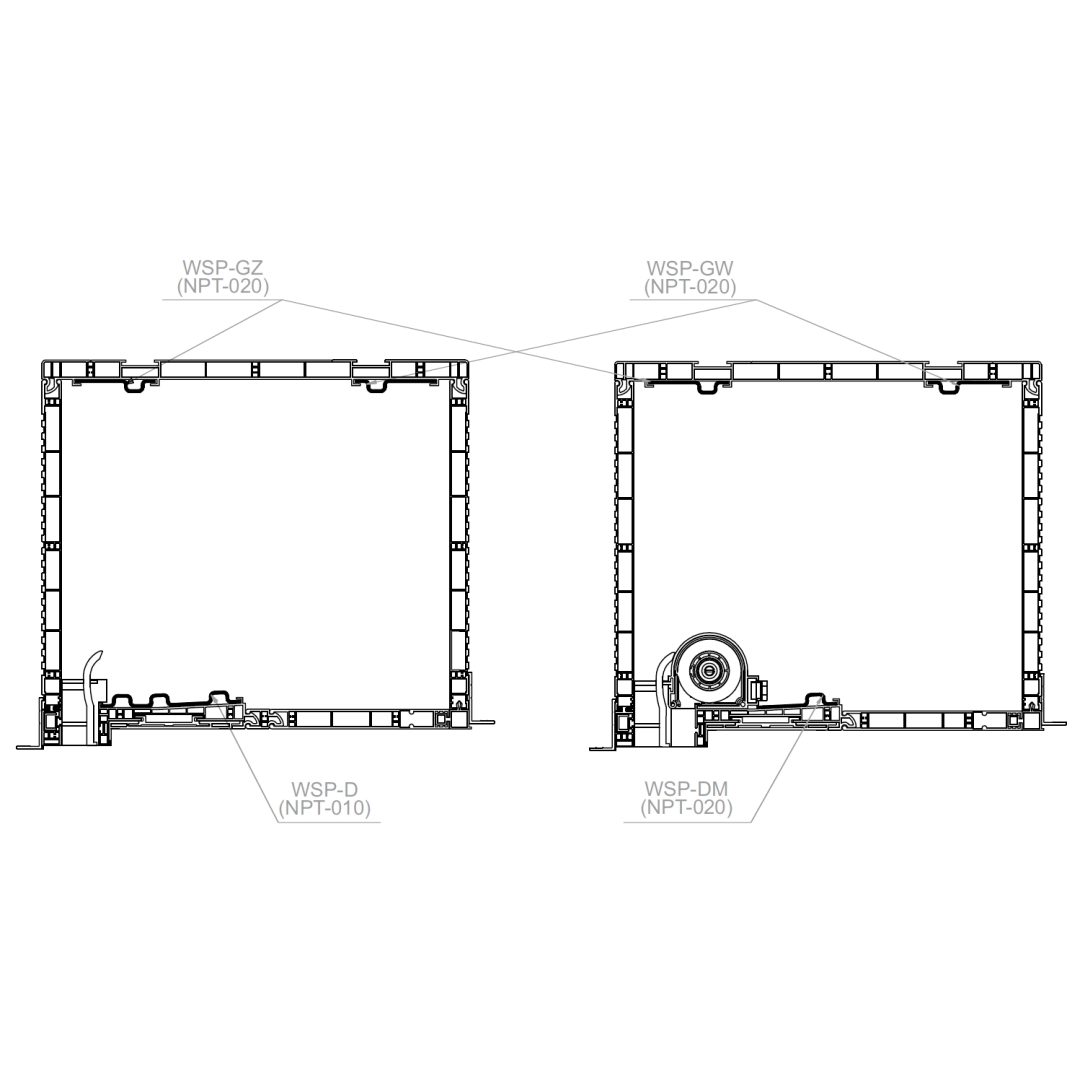

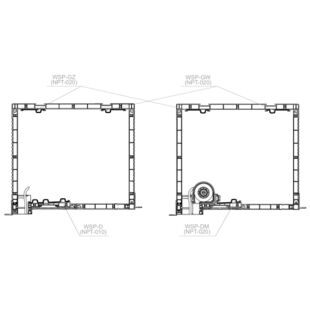

Aufsatzrollladen PTP Verstärkung NPT-010 und NPT-020
Aufsatzrollladen PTP Revisionsklappen Öffnungsarten

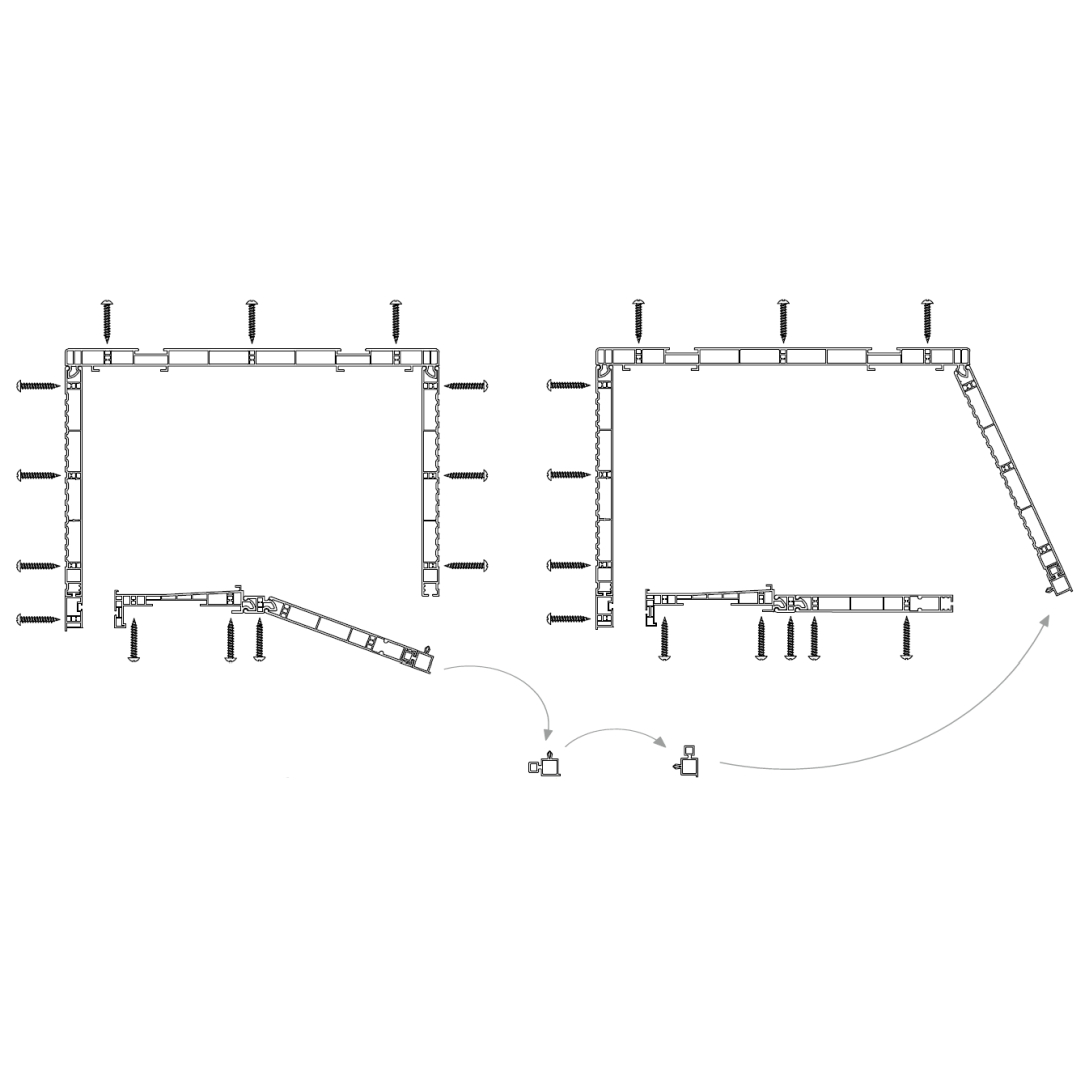

Aufsatzrollladen PTP 180mm Revisionsklappen

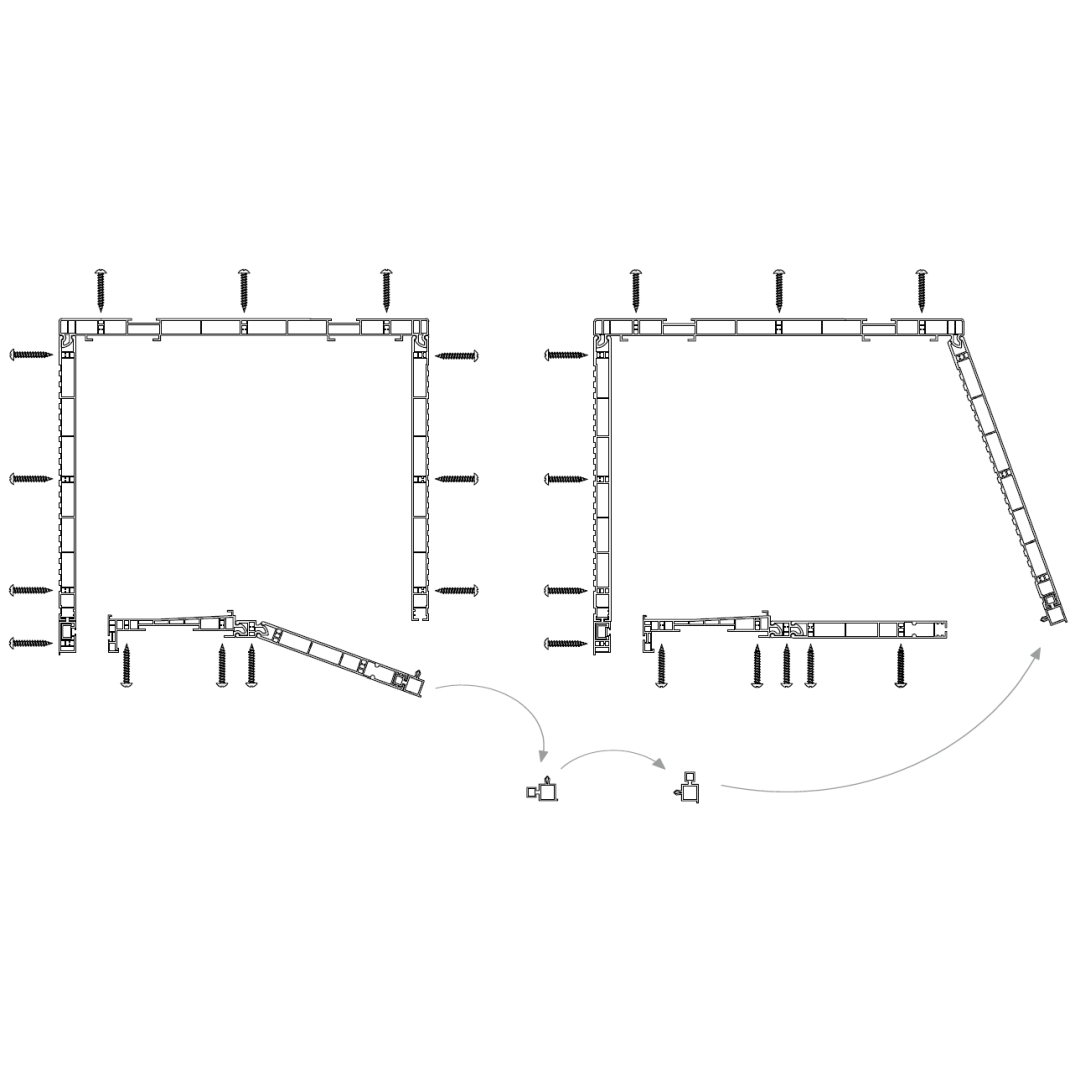

Aufsatzrollladen PTP 220mm Revisionsklappen

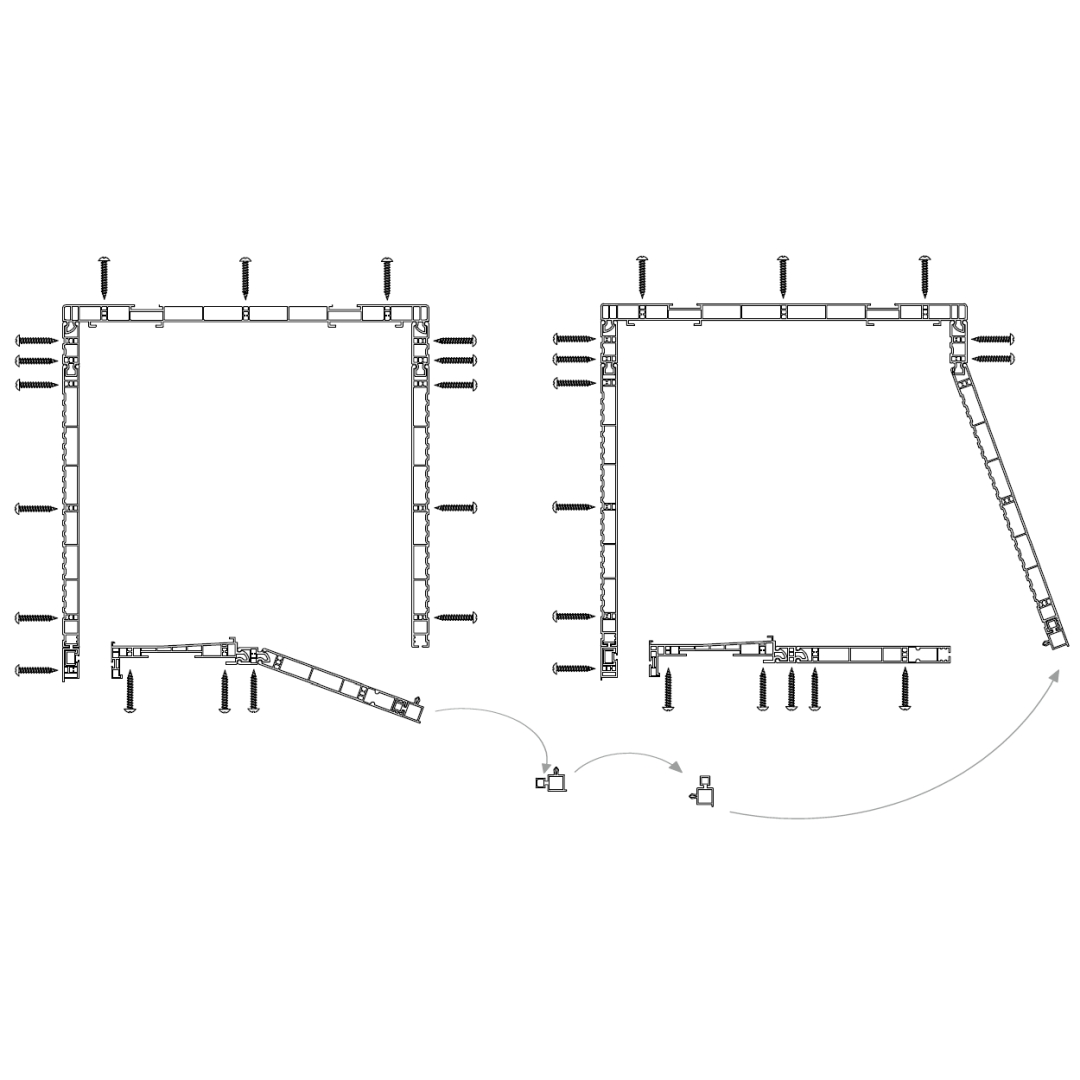

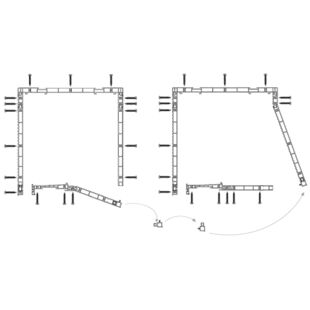

Aufsatzrollladen PTP 250mm Revisionsklappen
Aufsatzrollladen PTP Konsole und Montageanker

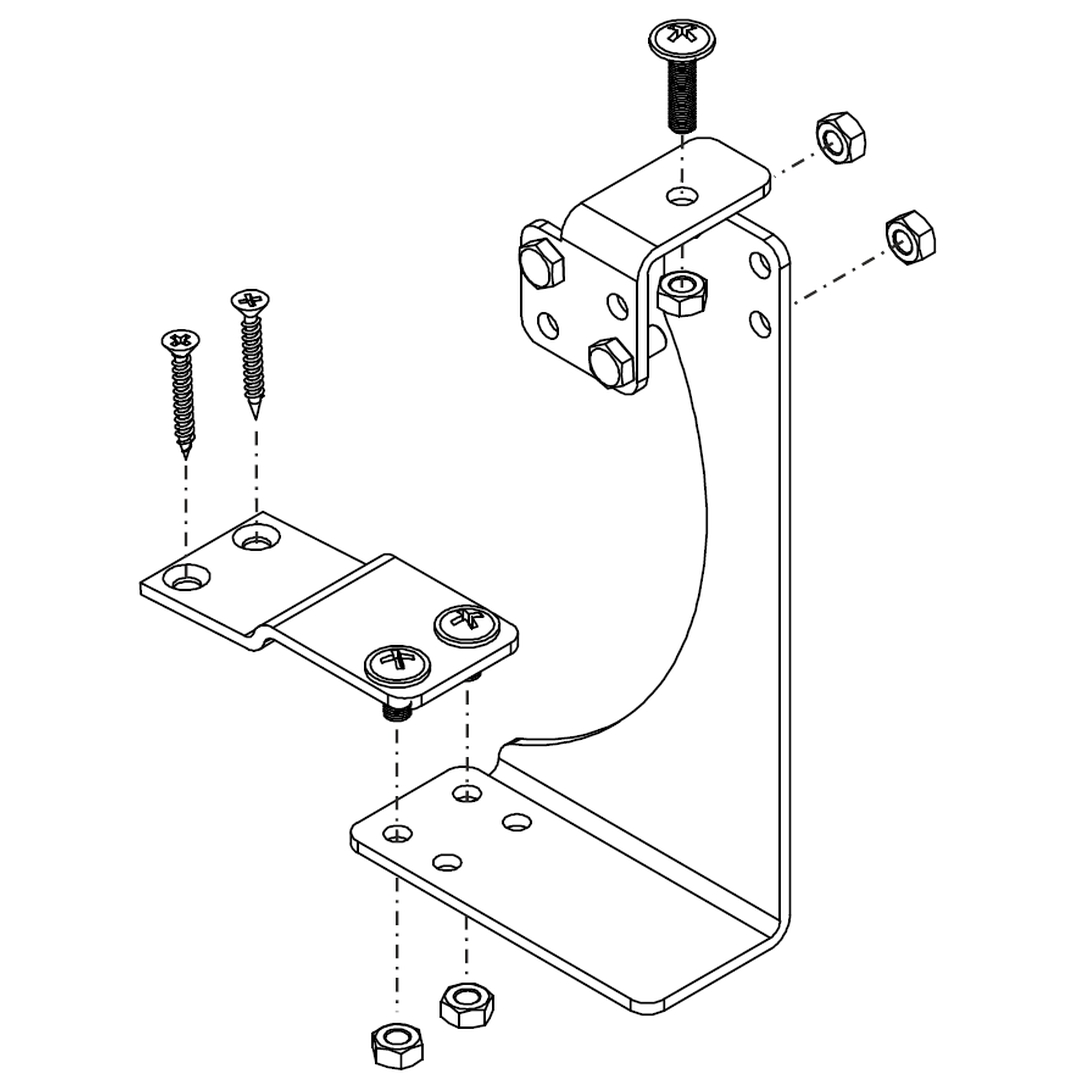

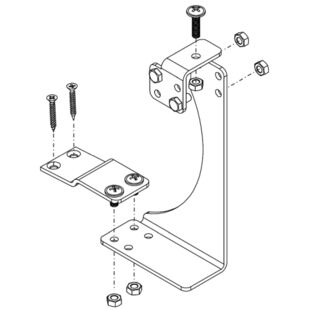

Aufsatzrollladen PTP Konsole NPTK

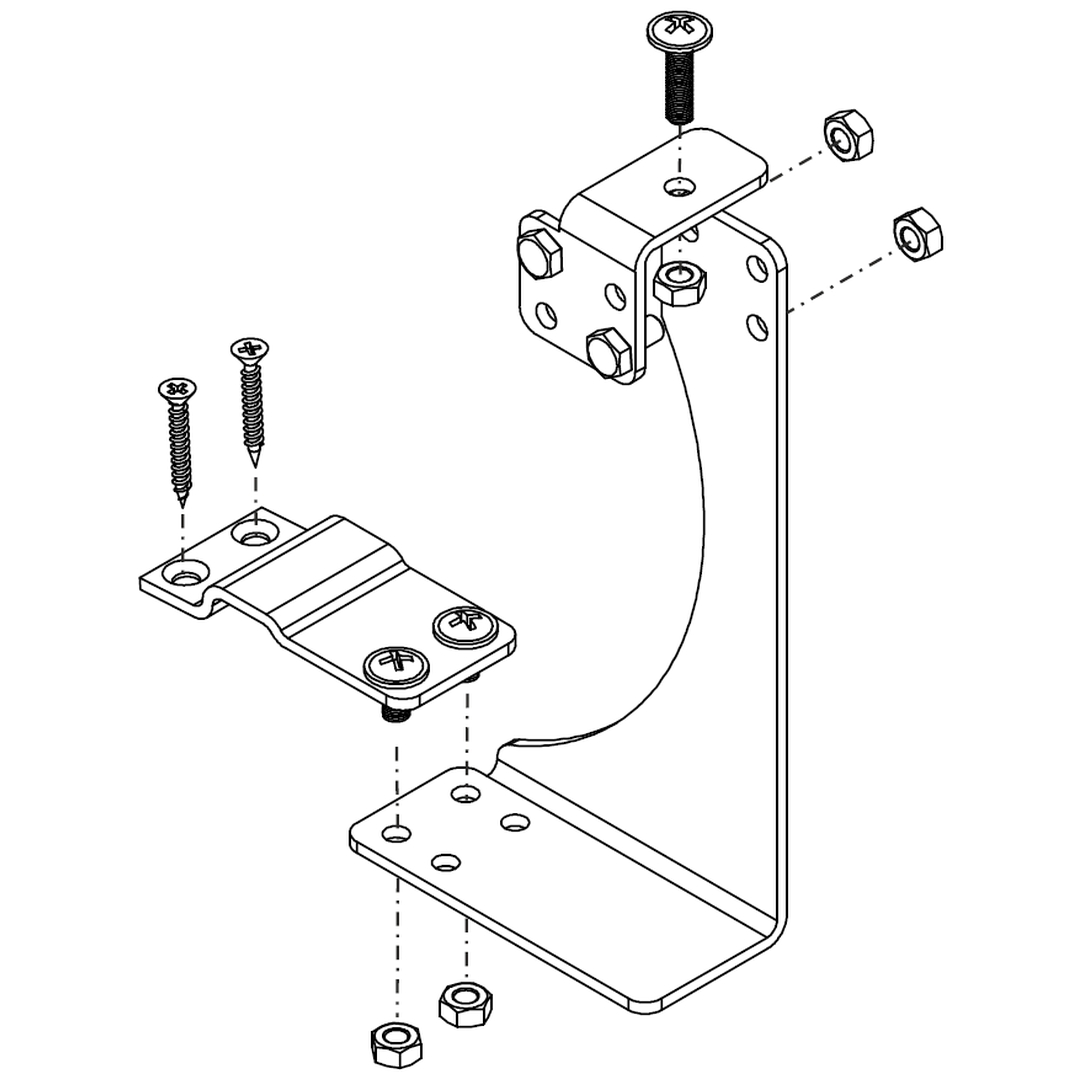

Aufsatzrollladen PTP Konsole NPTK Verstärkung unten

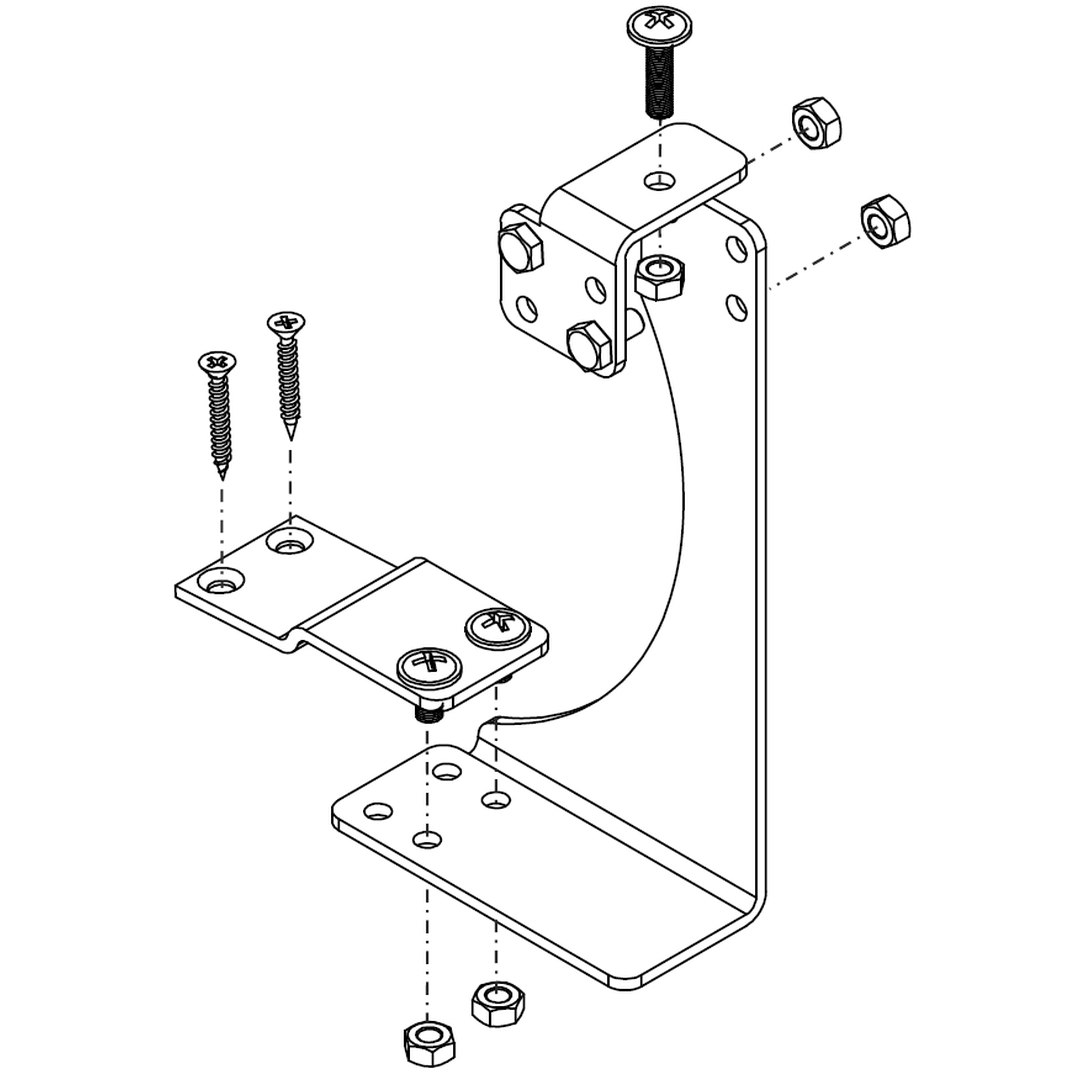

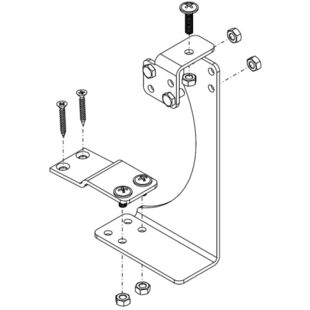

Aufsatzrollladen PTP mit Insektenschutz Konsole NPTK

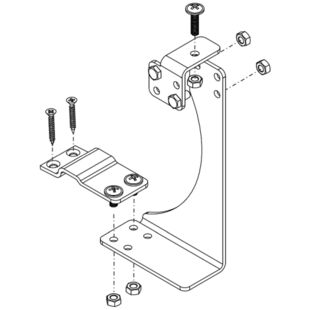

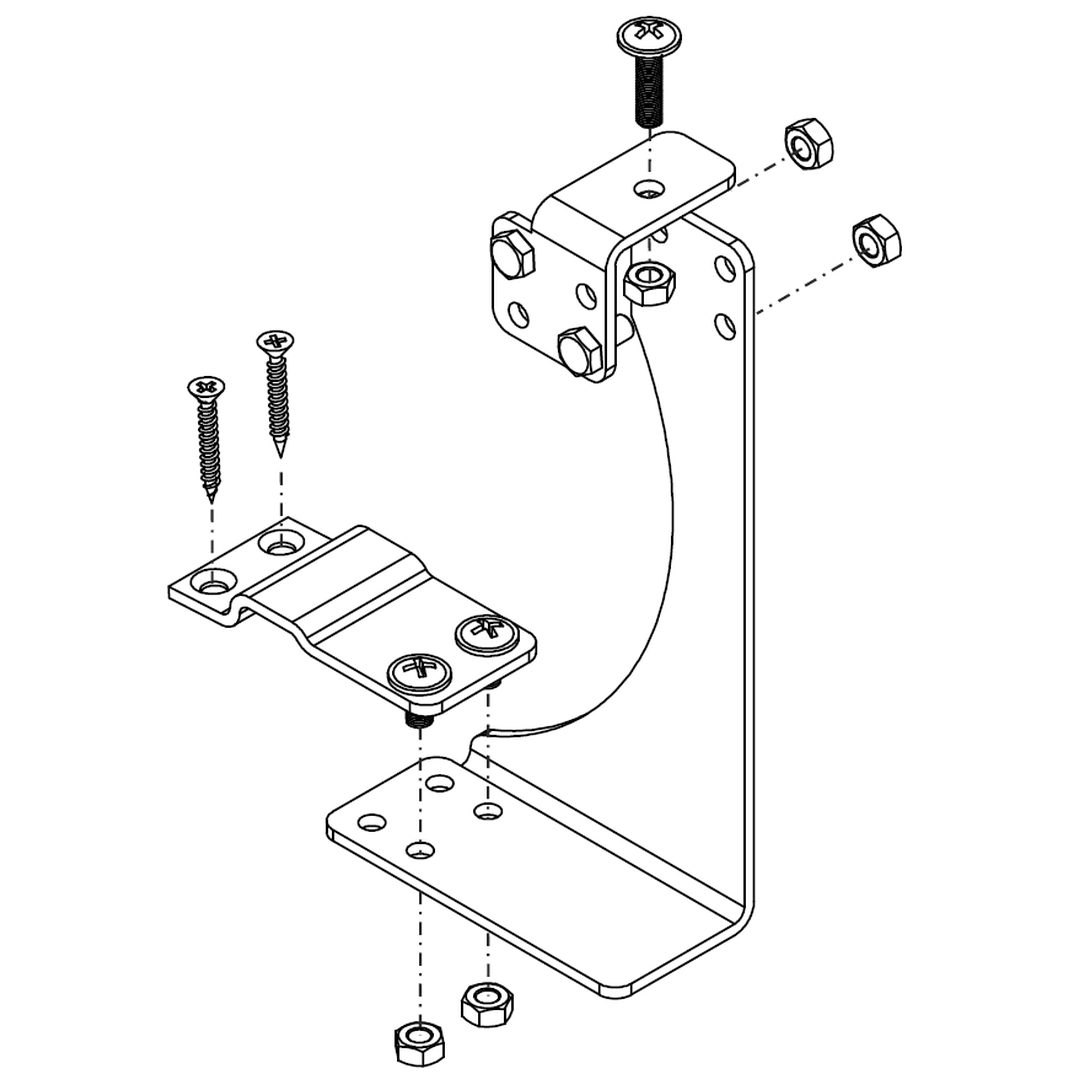

Aufsatzrollladen PTP mit Insektenschutz Konsole NPTK Verstärkung unten

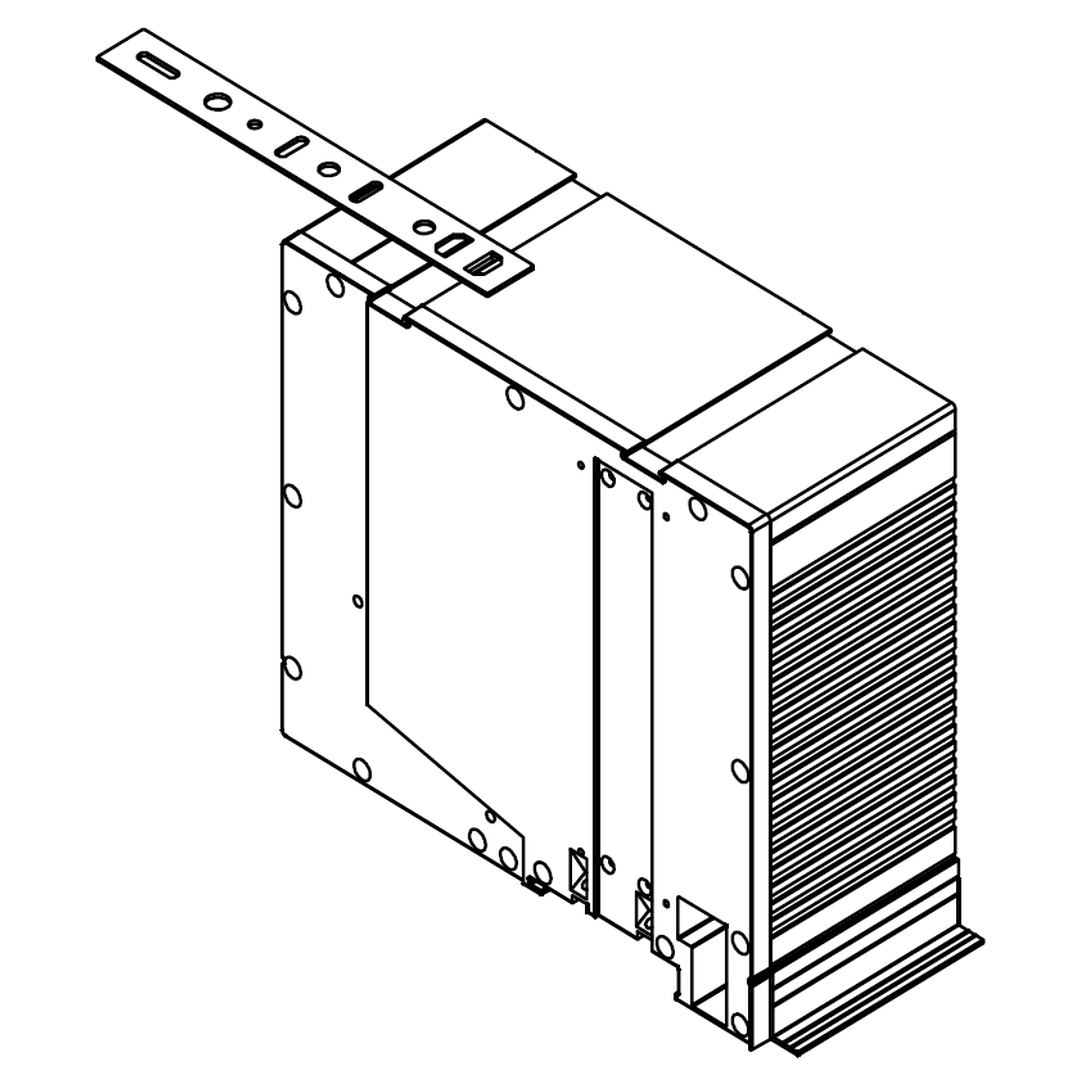

Aufsatzrollladen PTP mit Montageanker NPT-050

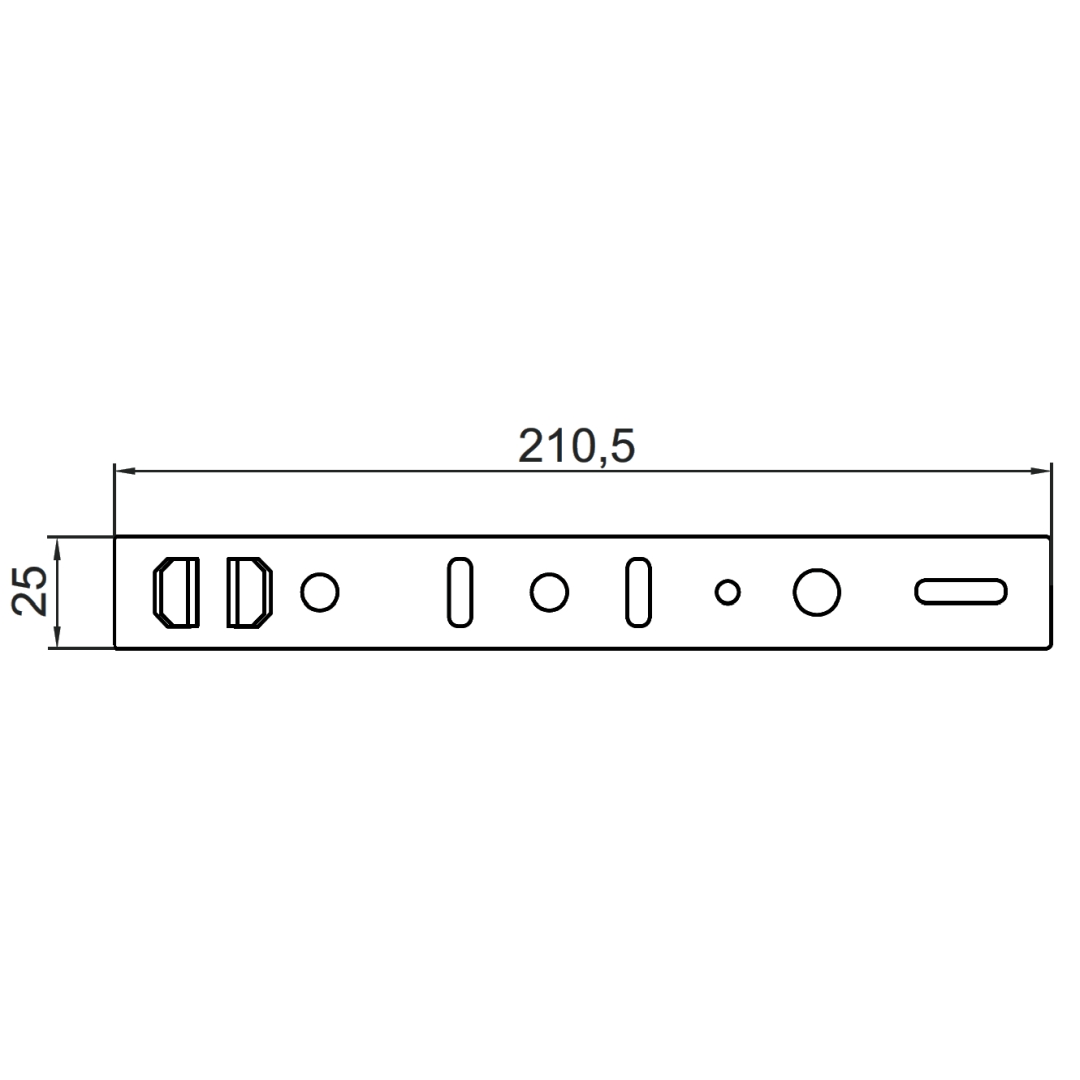

Aufsatzrollladen PTP Montageanker NPT-050
Aufsatzrollladen PTP Einzelteile
Adapterprofile für Aufsatzrollladen PTP

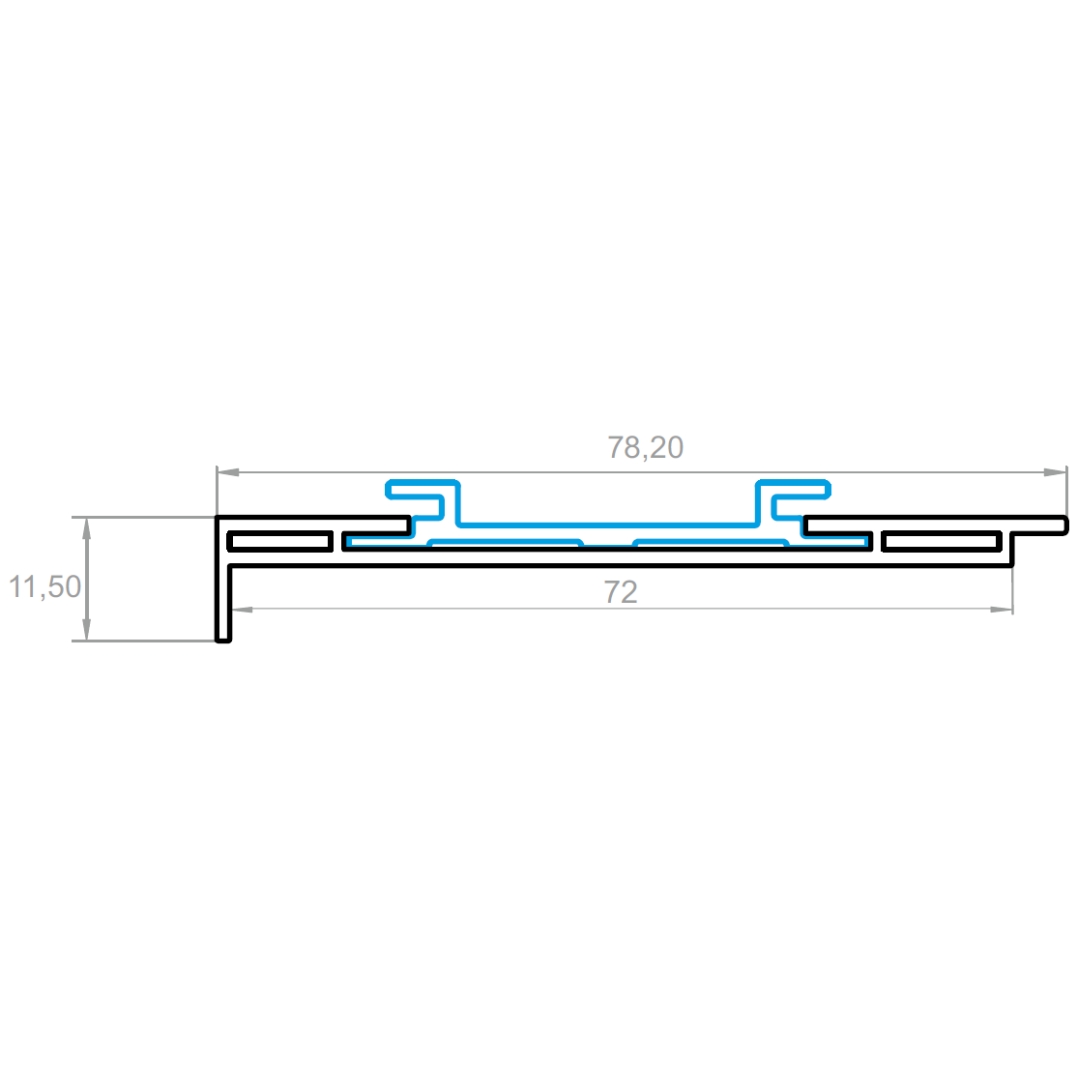

Aufsatzrollladen PTP Adapterprofil NPS-010 universal

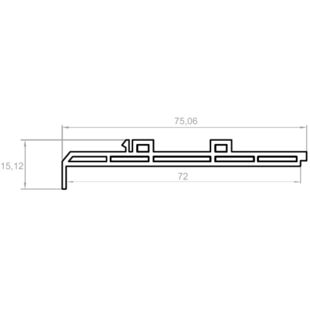

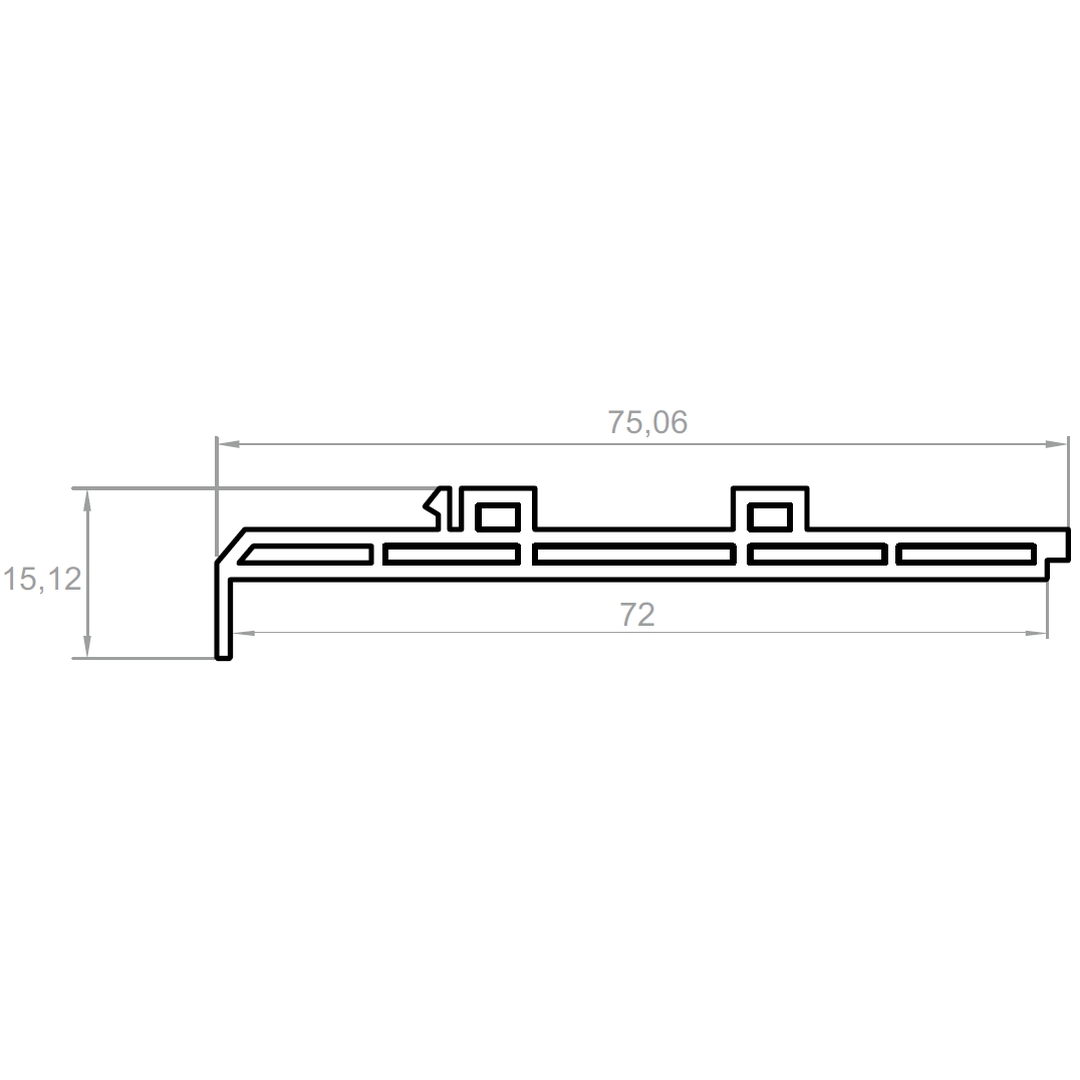

Aufsatzrollladen PTP Adapterprofil NPS-011 universal
Führungsschienen für Aufsatzrollladen PTP

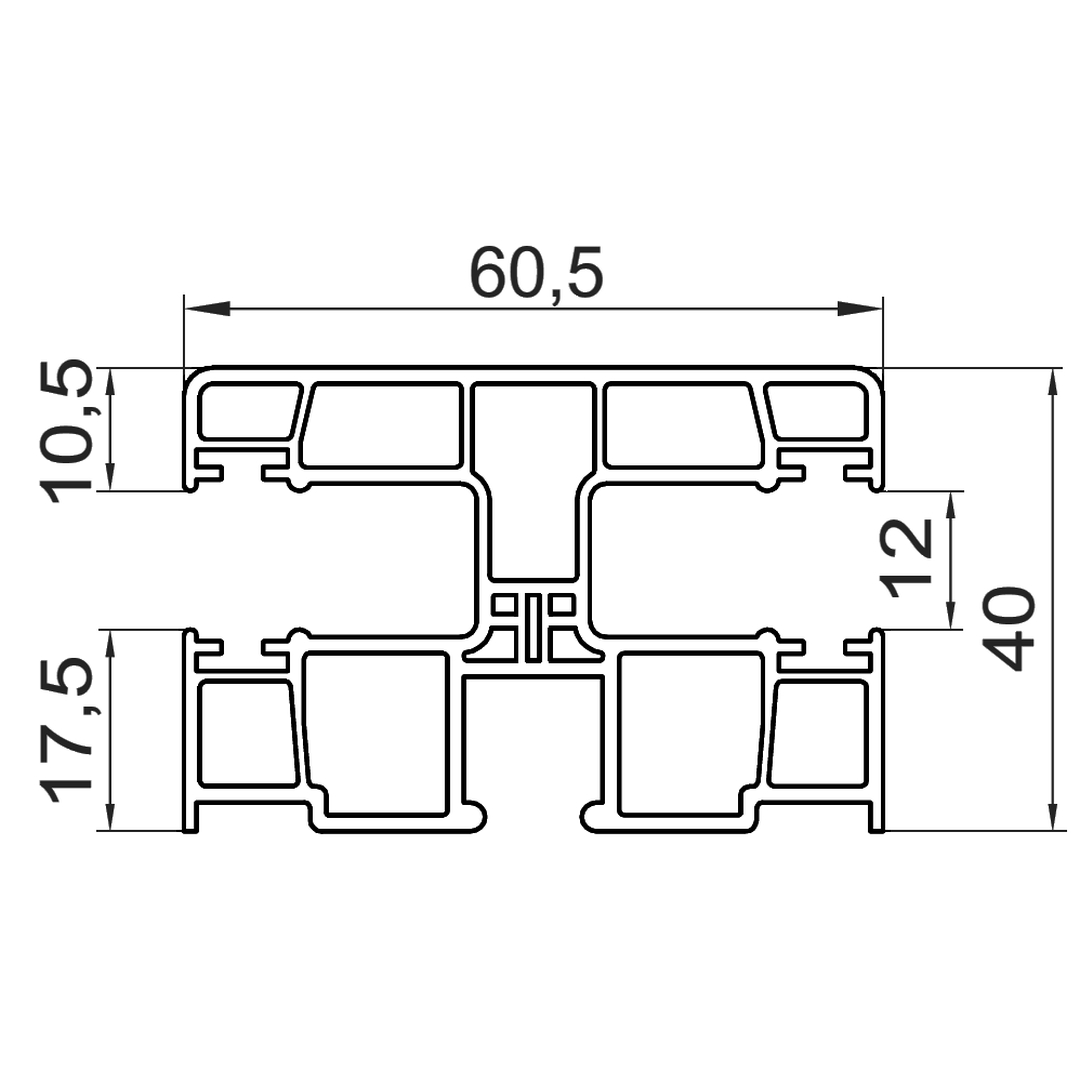

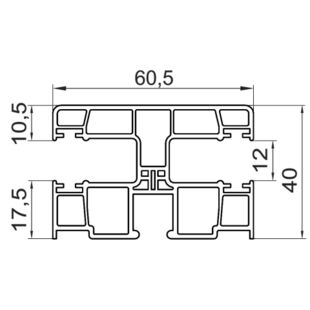

Führungsschiene NPR-020 Doppel

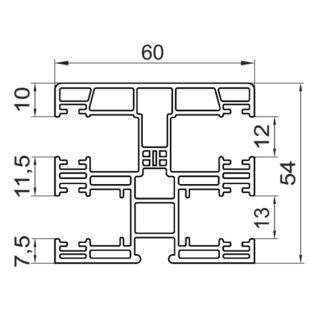

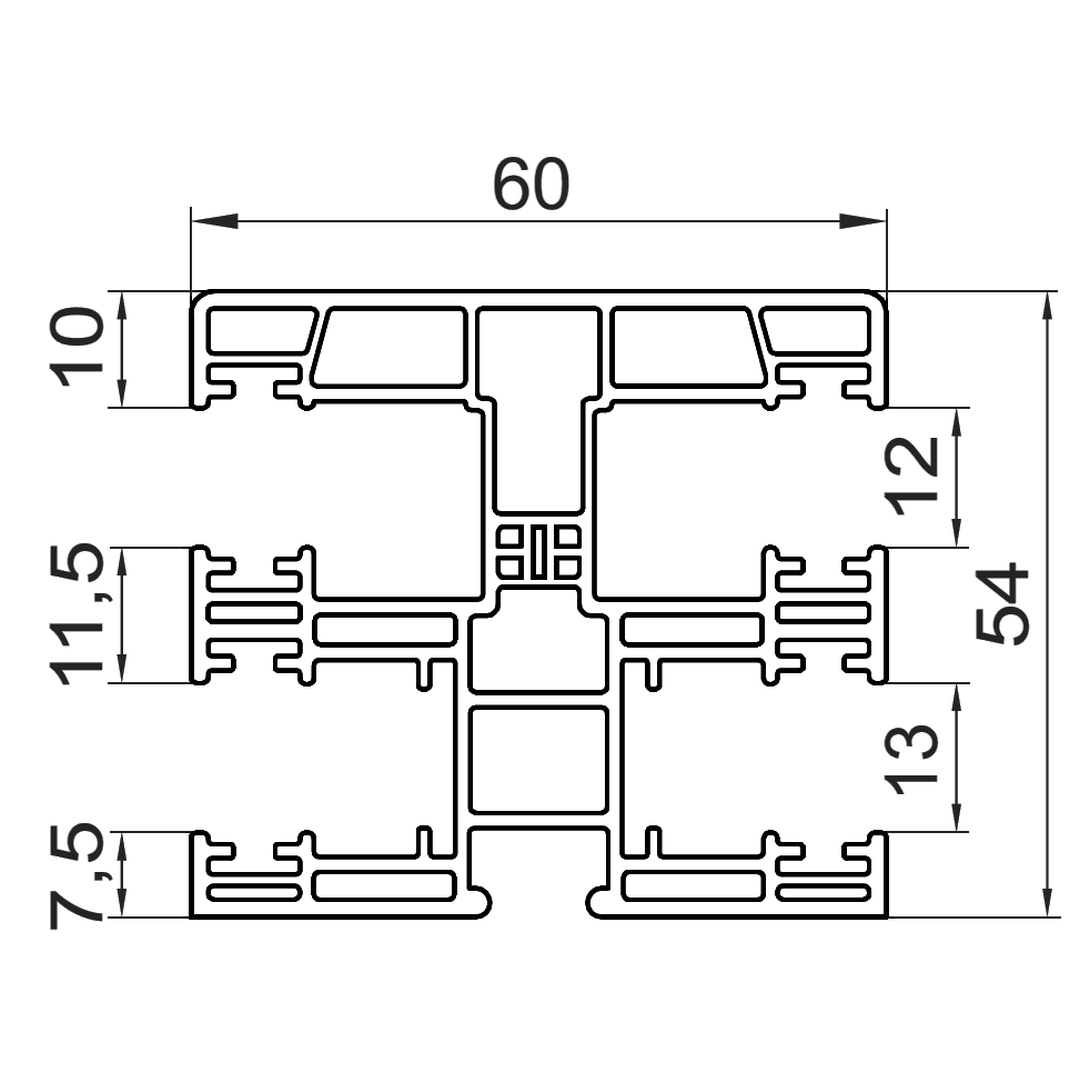

Führungsschiene NPR-010 mit Insektenschutz - Doppel

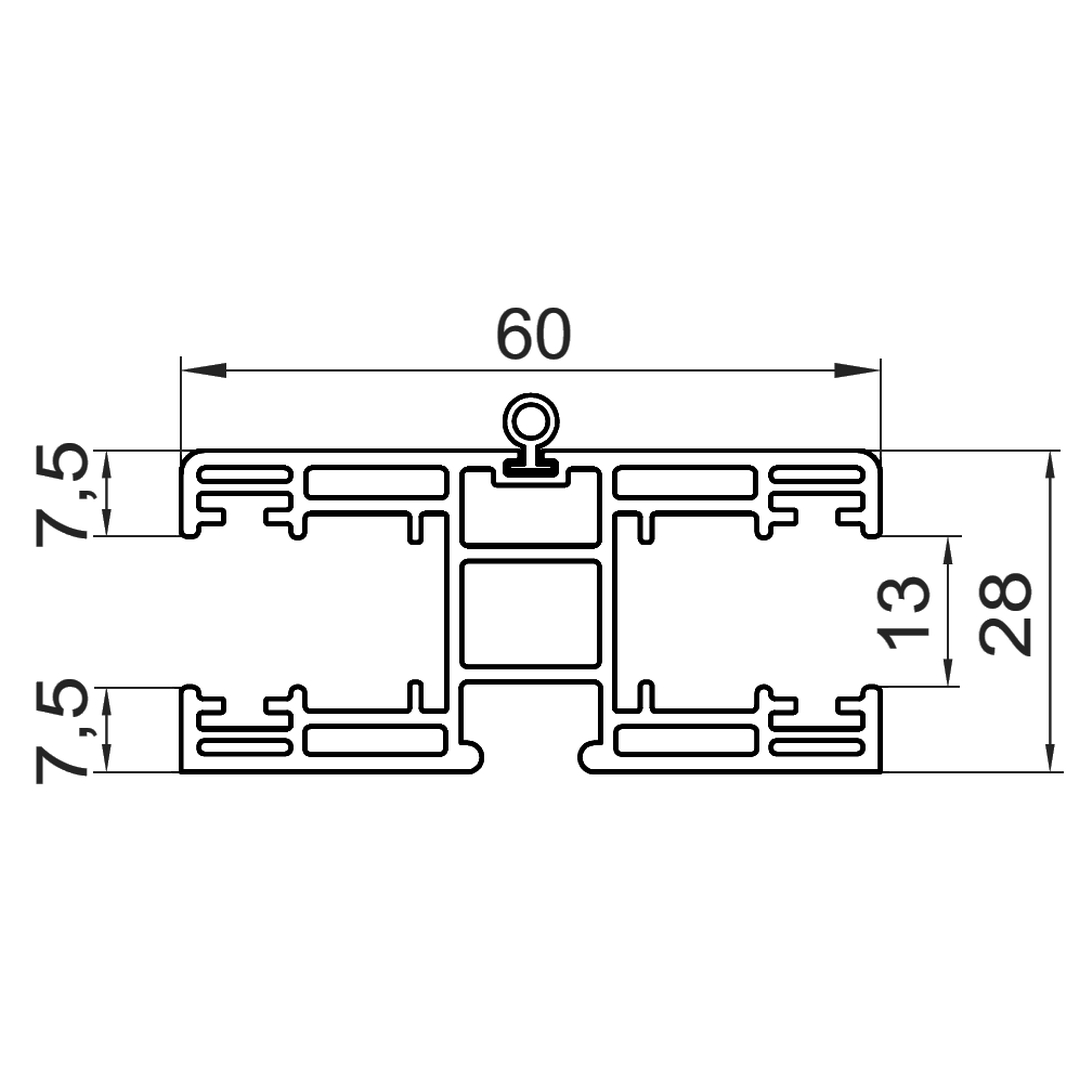

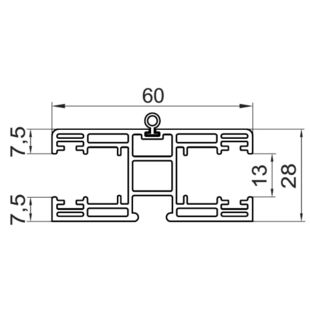

Führungsschiene NPR-030 zur Teilung des Insektenschutzes

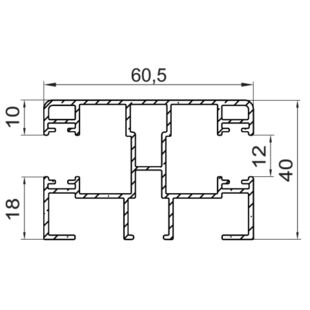

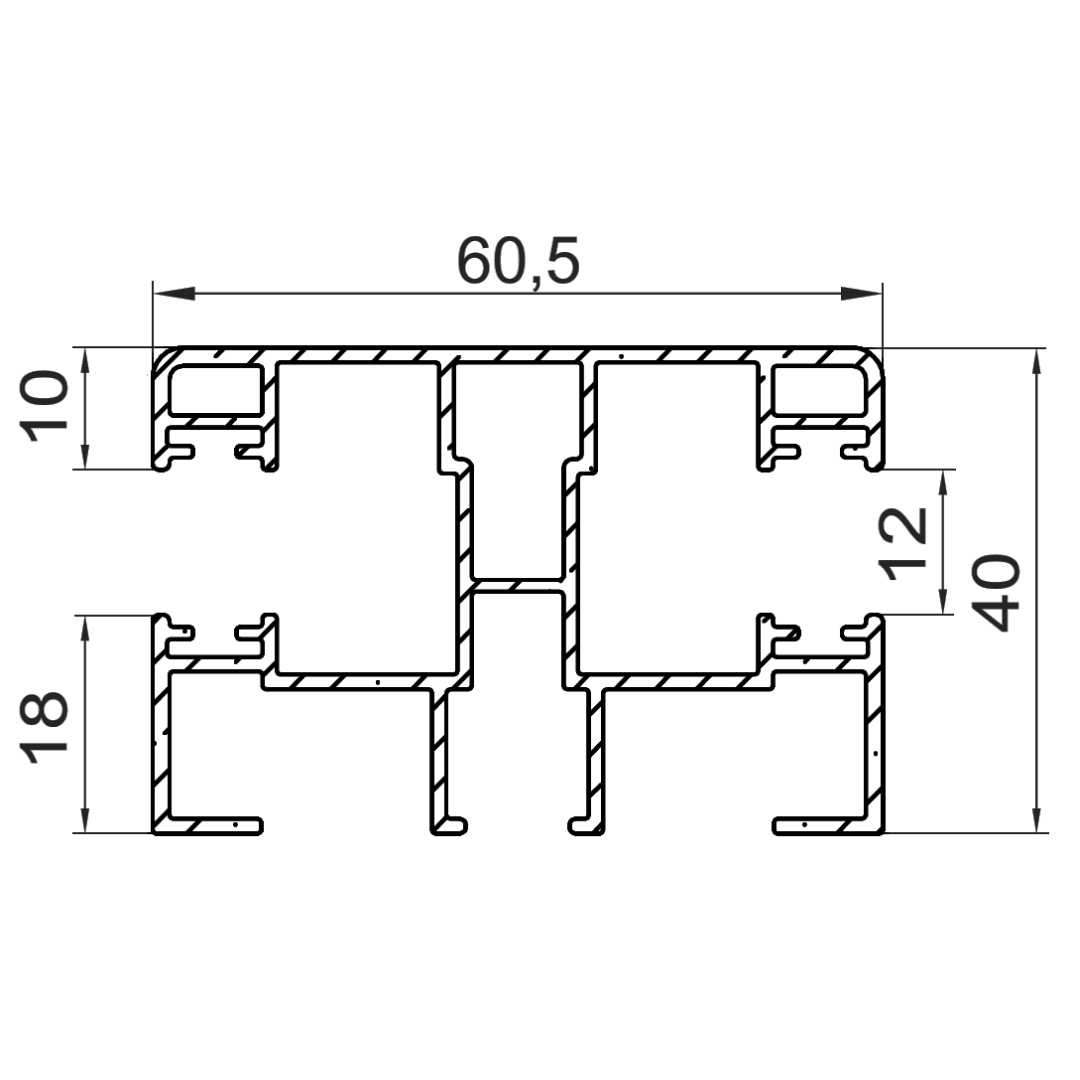

Alu Führungsschiene NPR-040 Doppel

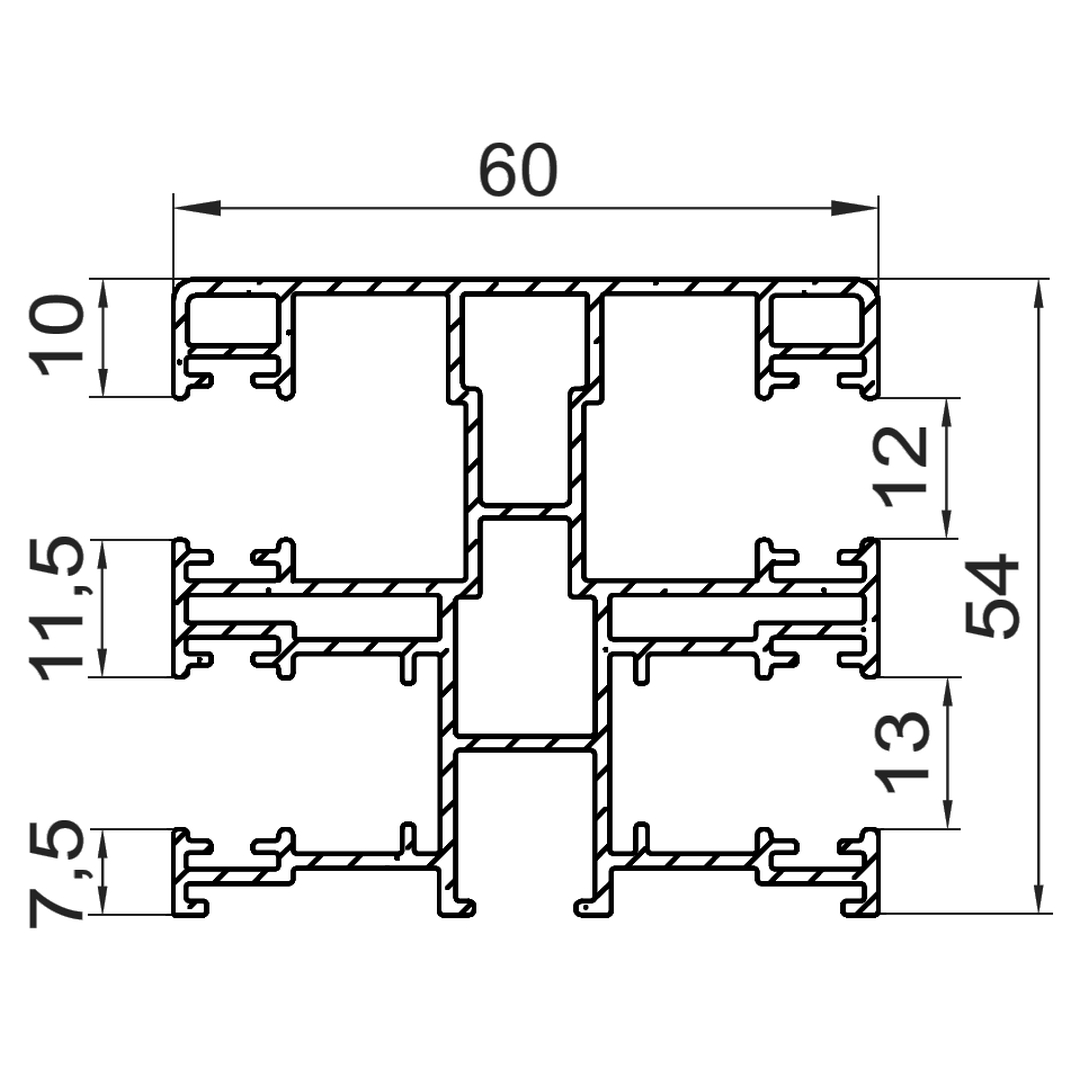

Alu Führungsschiene NPR-050 mit Insektenschutz Doppel

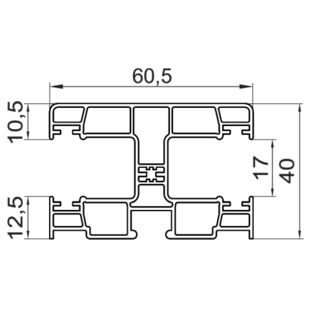

Führungsschiene RK-18 Maxi Doppel
Blenden für Führungsschienen

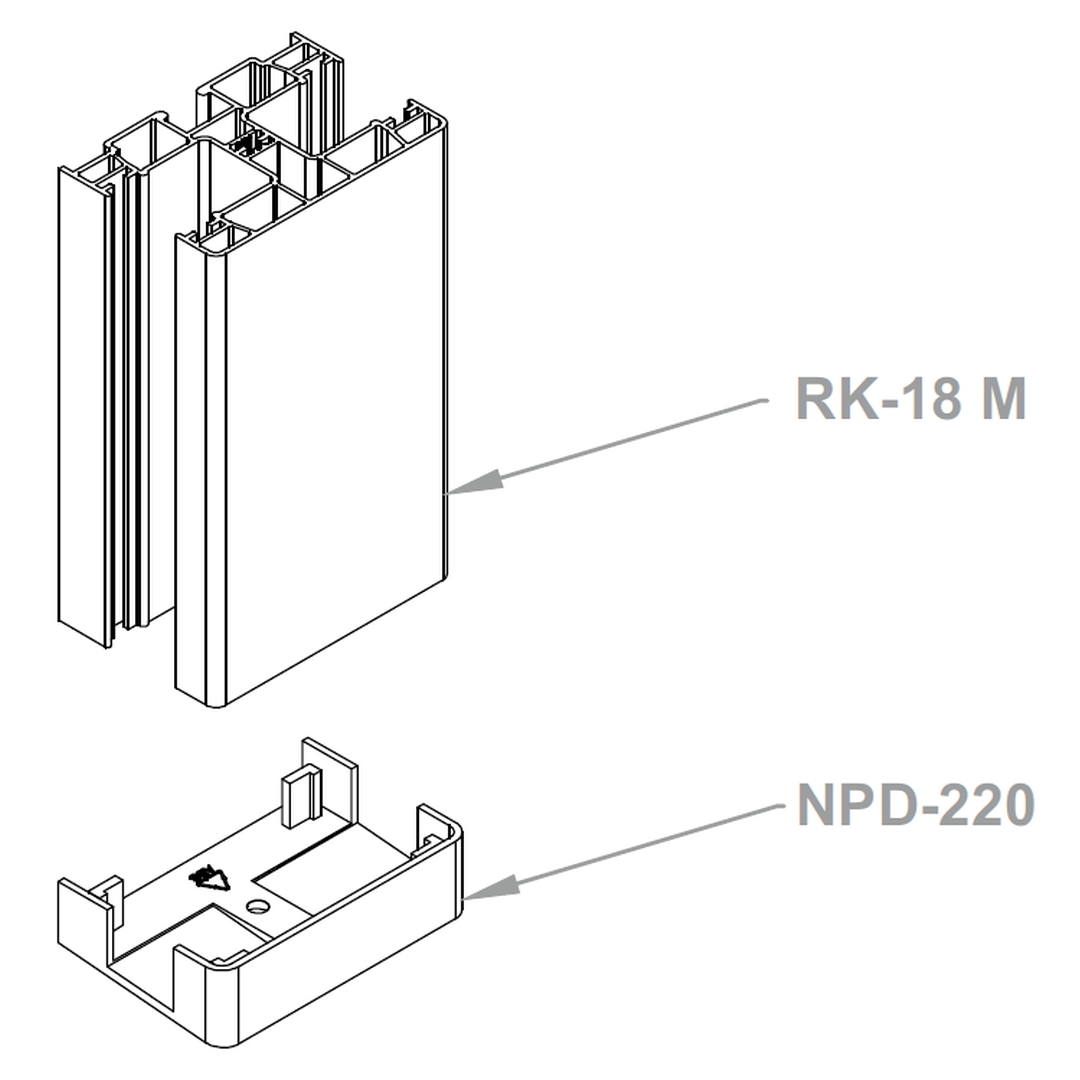

Führungsschiene RK-18 mit Blende NPD-220

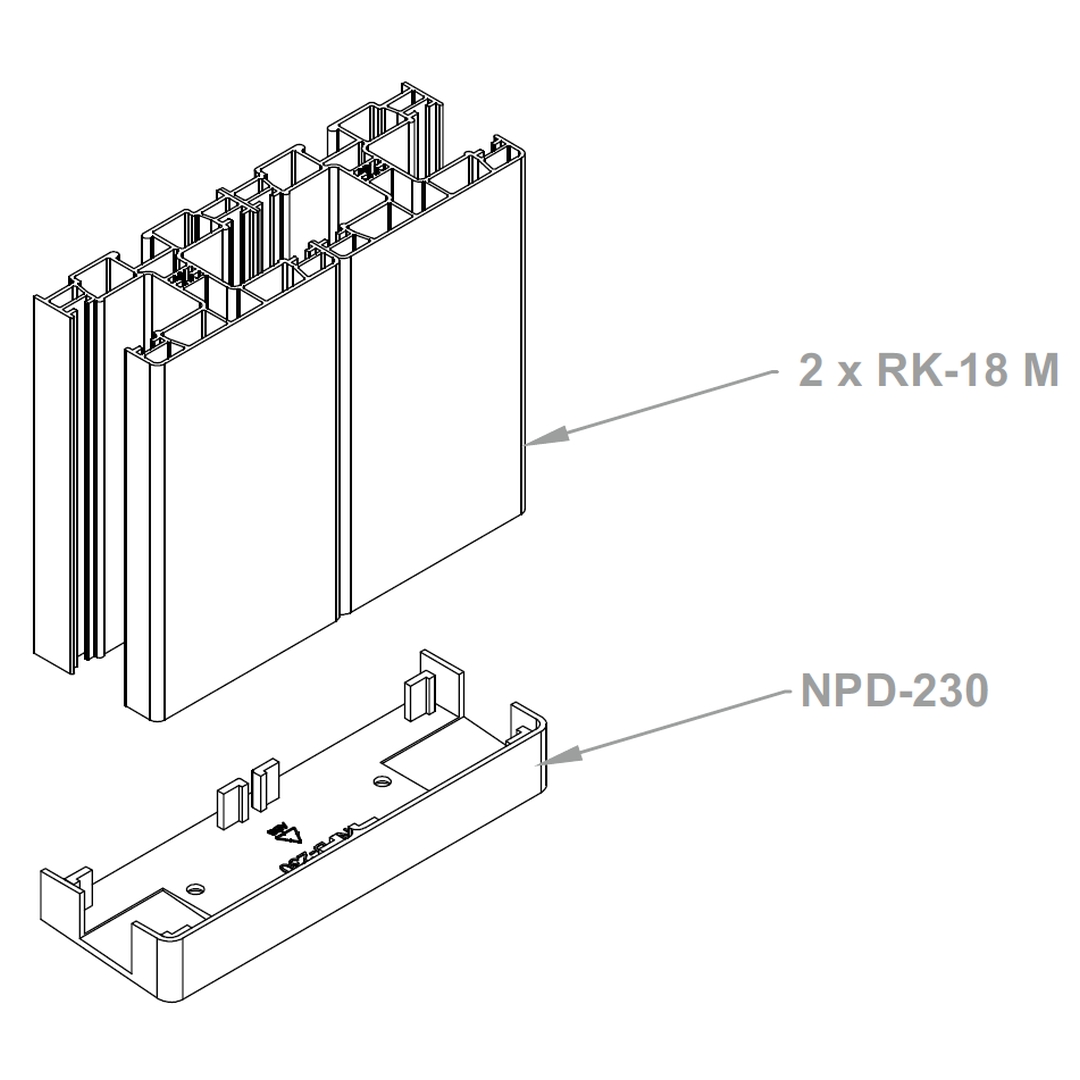

Führungsschiene RK-18 mit Blende NPD-230

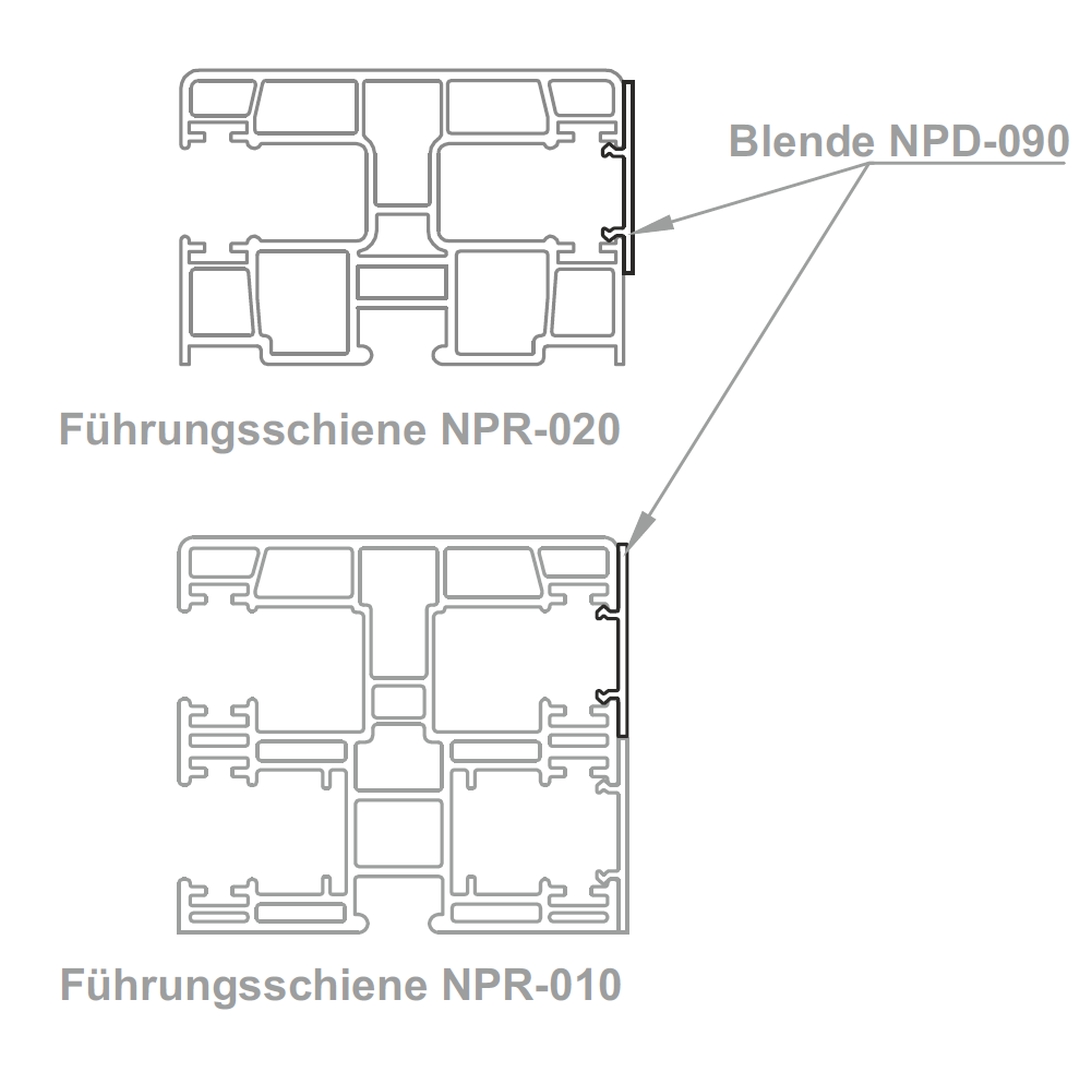

Führungsschiene Blende NPD-090

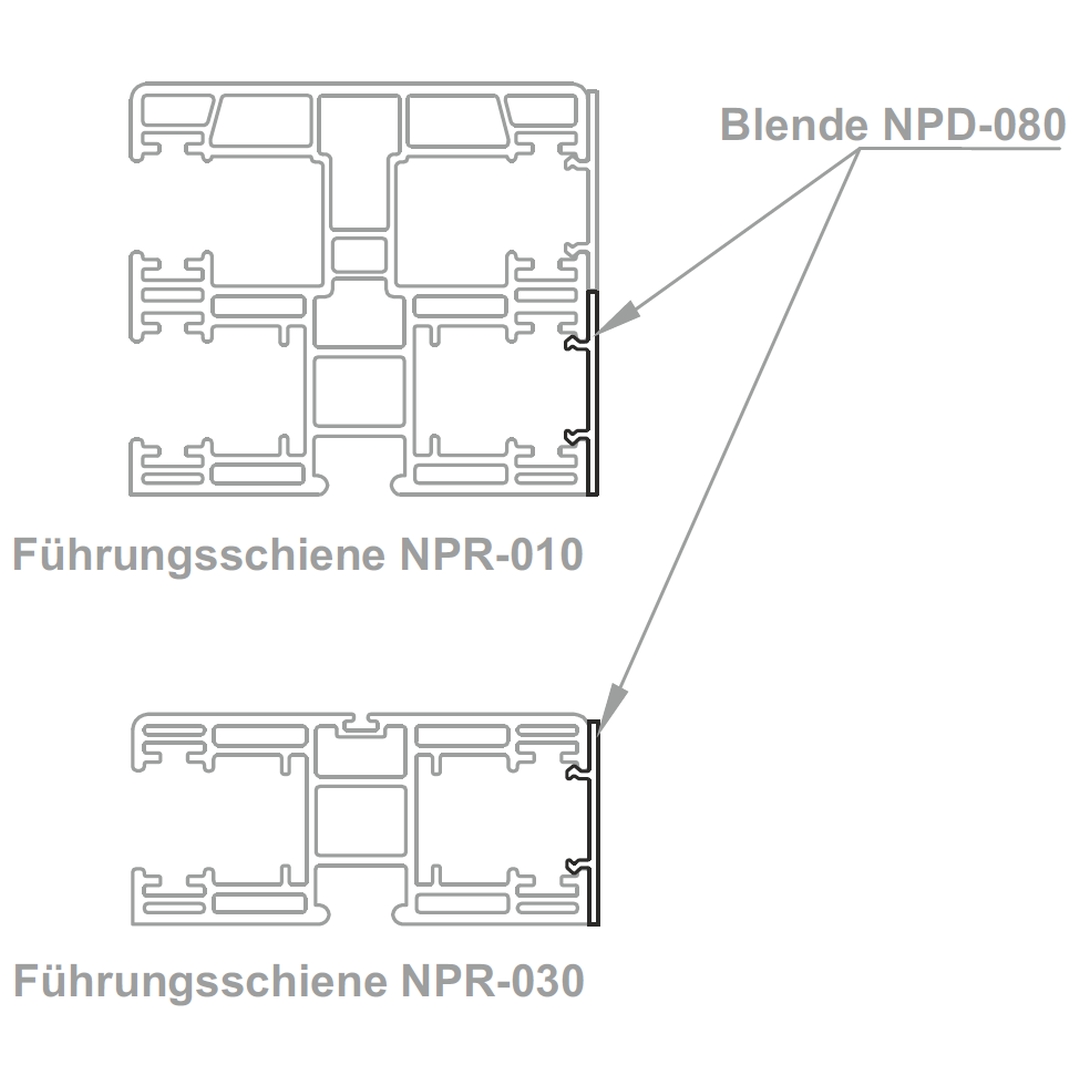

Führungsschiene Blende NPD-080
Rollladenpanzer Lamellen (Profile)
Rollladenprofil PA 39mm (Alu)
Rollladenprofil PA 45mm (Alu)
Rollladenprofil PA 52mm (Alu)
Aufsatzrollladen Endleisten (Abschlussleisten)
Rollladenpanzer Endleiste LD 35mm Mini
Rollladenpanzer Endleiste LD 37mm
Aufsatzrollladen PTP Antriebsbohrungen
Aufsatzrollladen PTP Antriebsbohrungen Gurtausgang

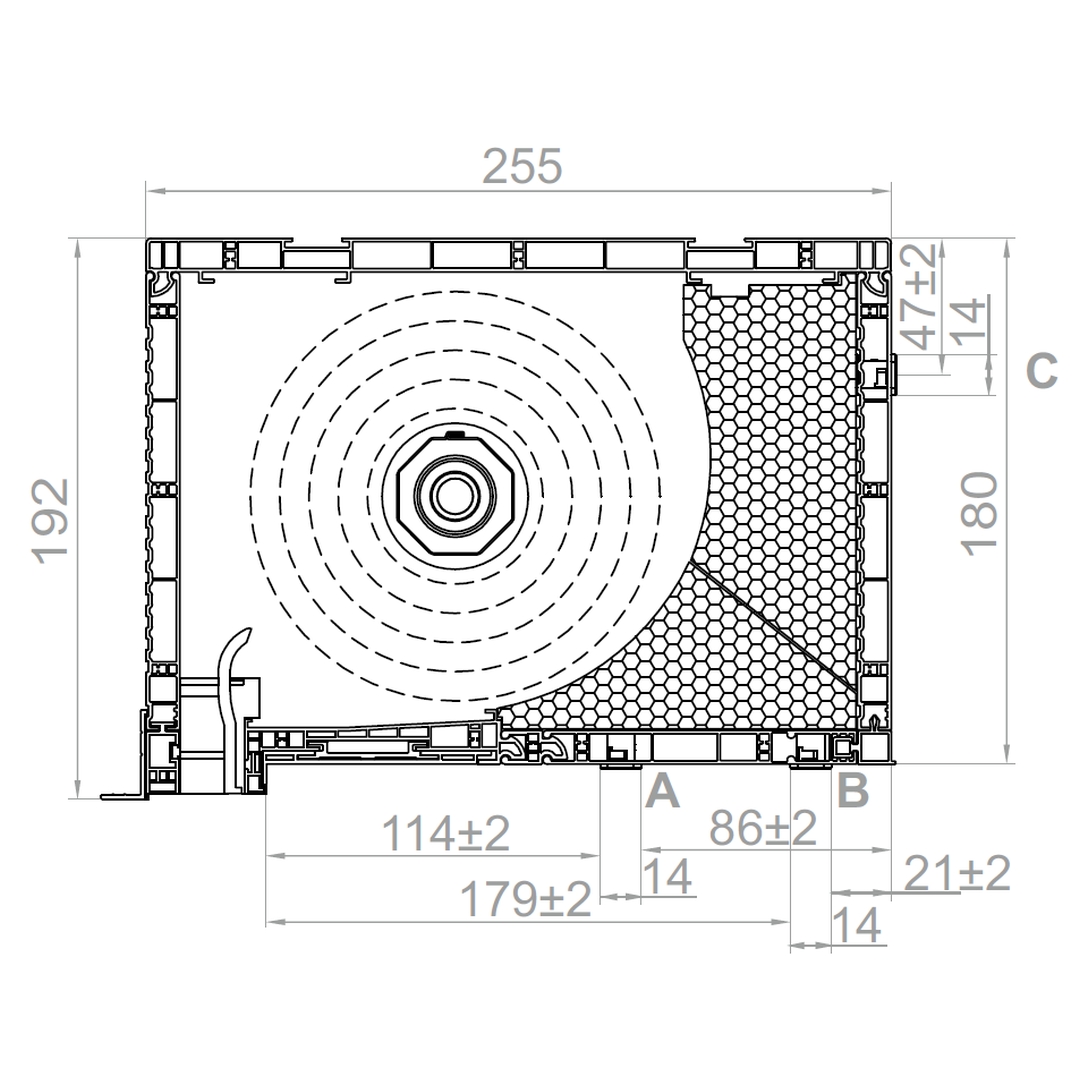

Aufsatzrollladen PTP Gurtausgang Kasten 180mm

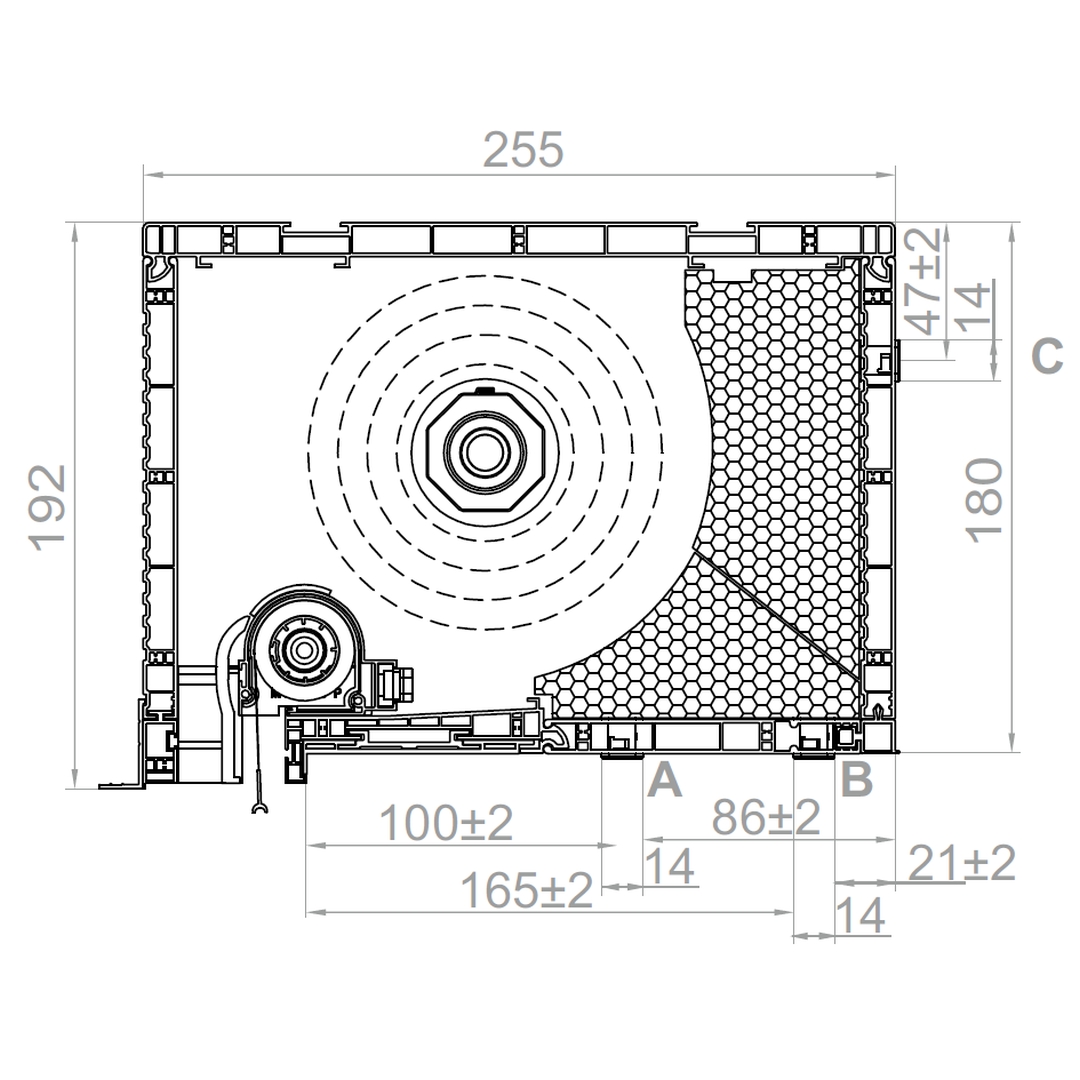

Aufsatzrollladen PTP Gurtausgang Kasten 180mm mit Insektenschutz

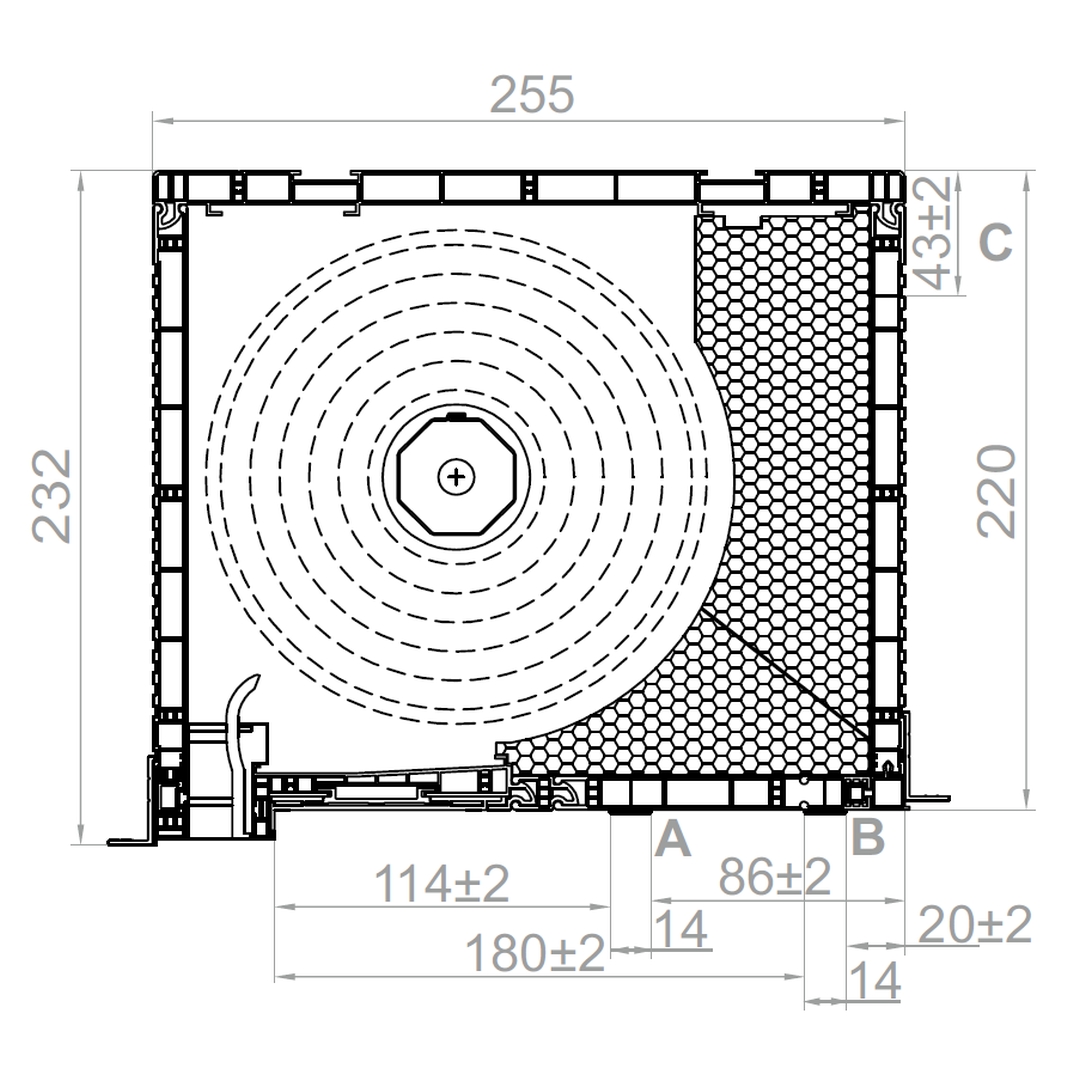

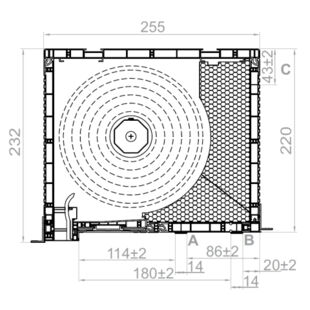

Aufsatzrollladen PTP Gurtausgang Kasten 220mm

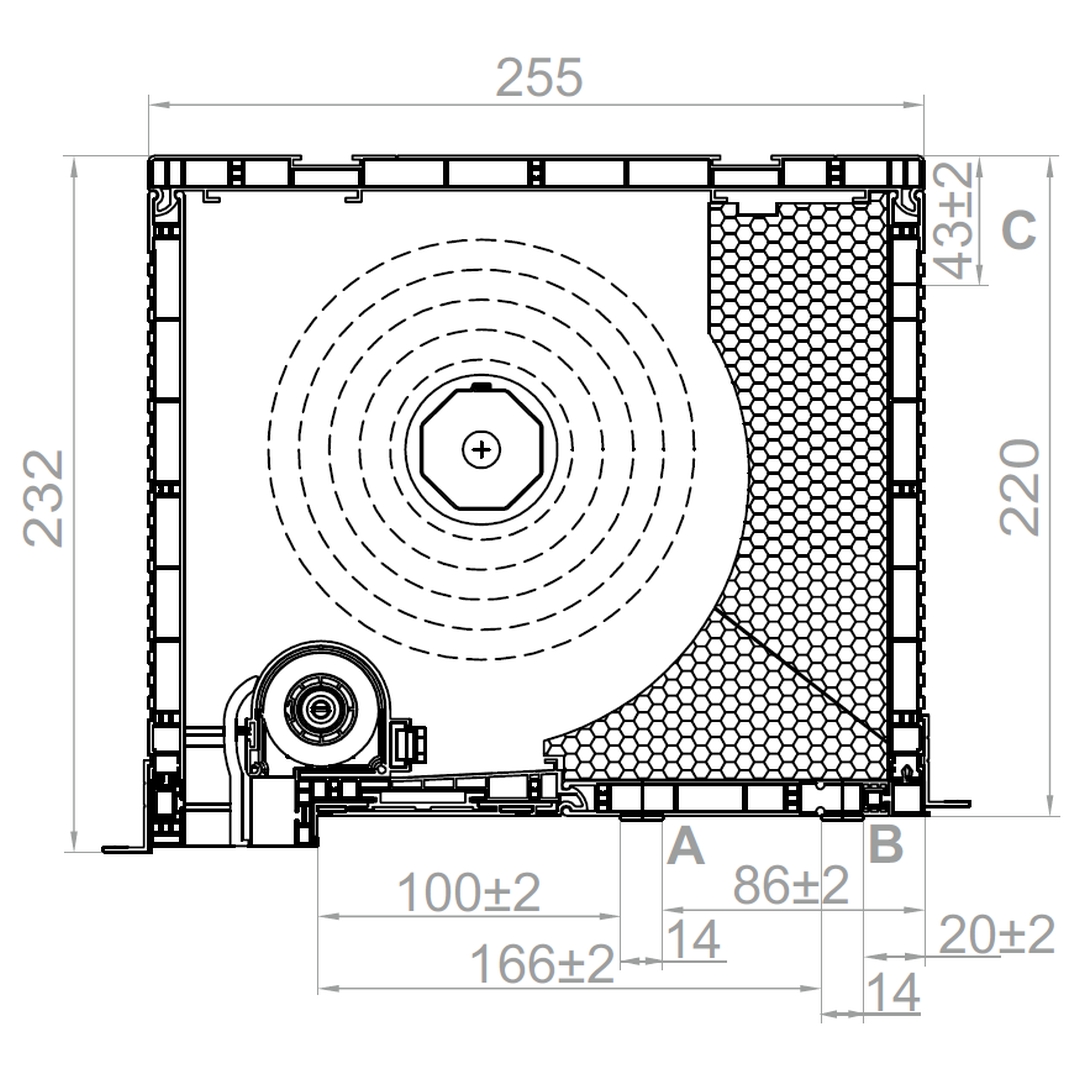

Aufsatzrollladen PTP Gurtausgang Kasten 220mm mit Insektenschutz

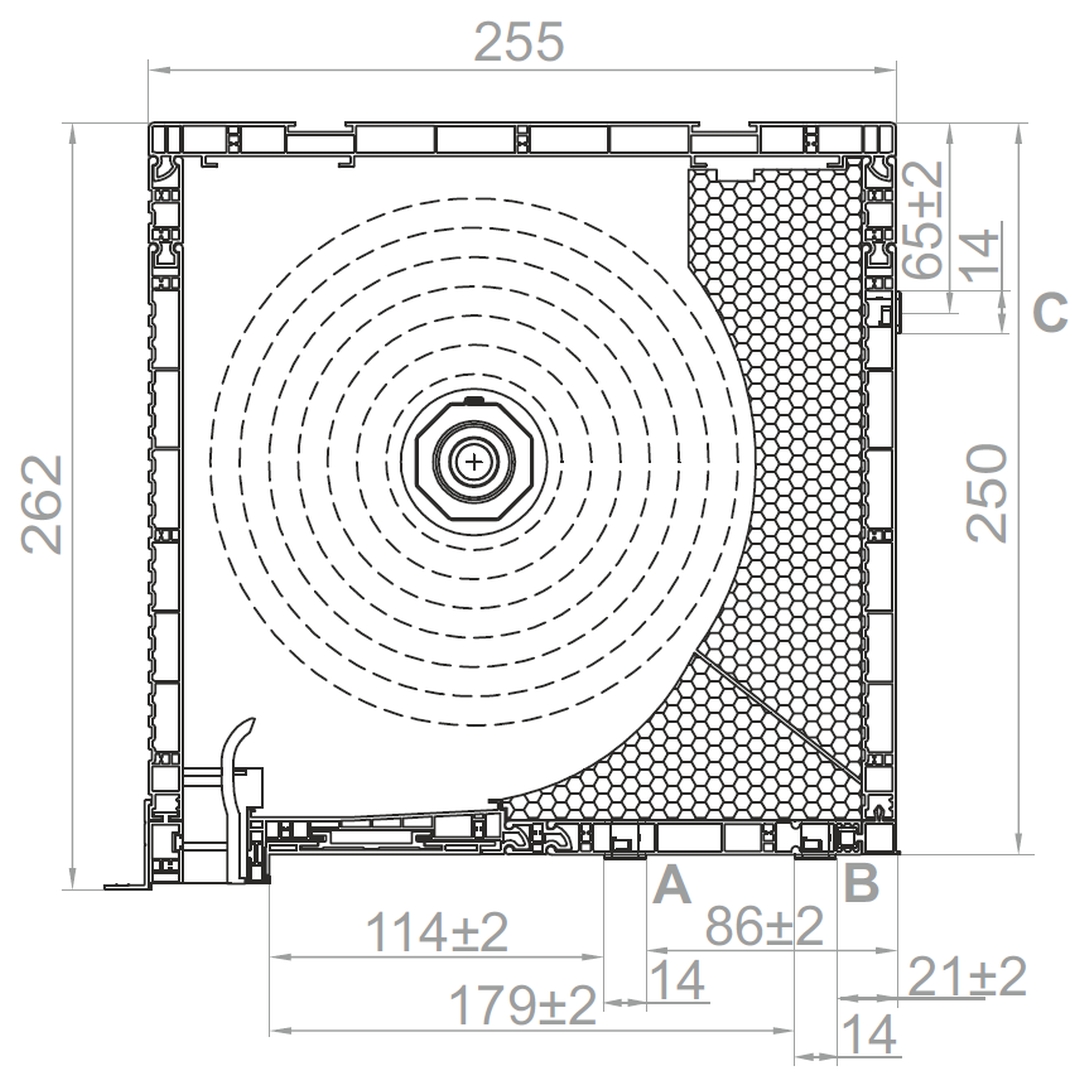

Aufsatzrollladen PTP Gurtausgang Kasten 250mm

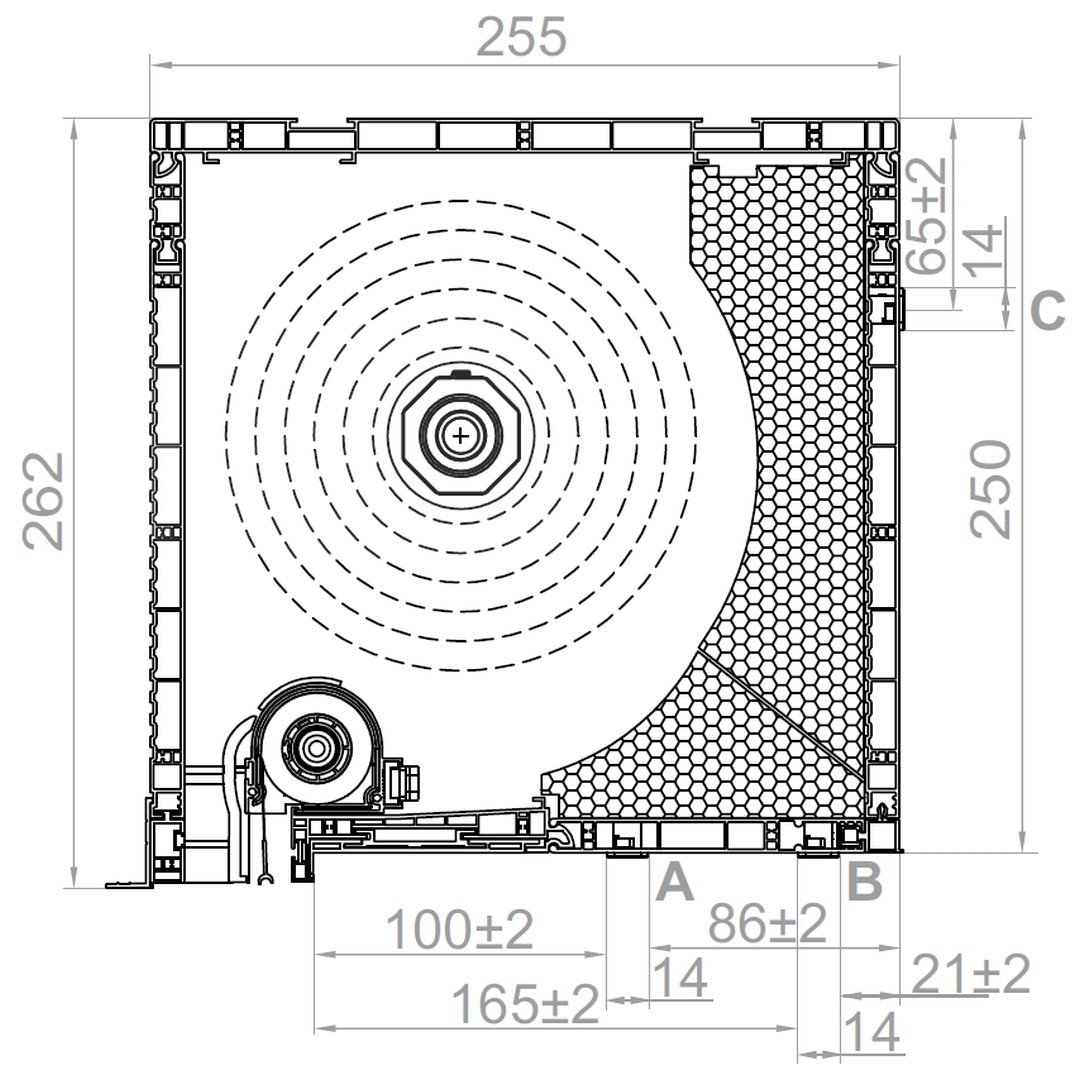

Aufsatzrollladen PTP Gurtausgang Kasten 250mm mit Insektenschutz
Aufsatzrollladen PTP Antriebsbohrungen Kurbelausgang

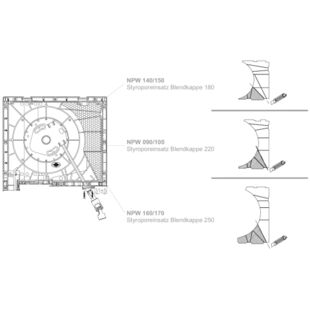

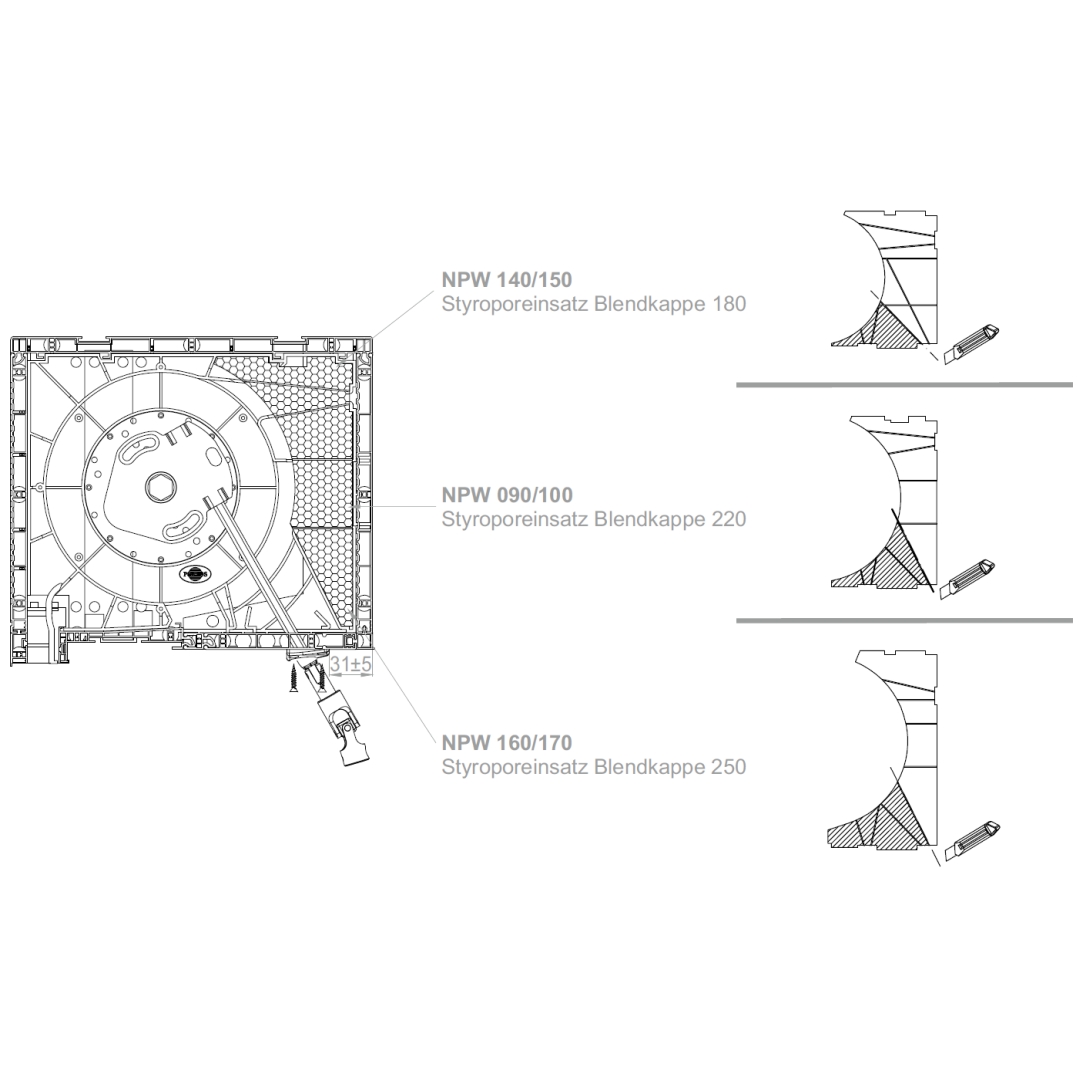

Aufsatzrollladen PTP Kurbelgetriebe Kasten Typ A

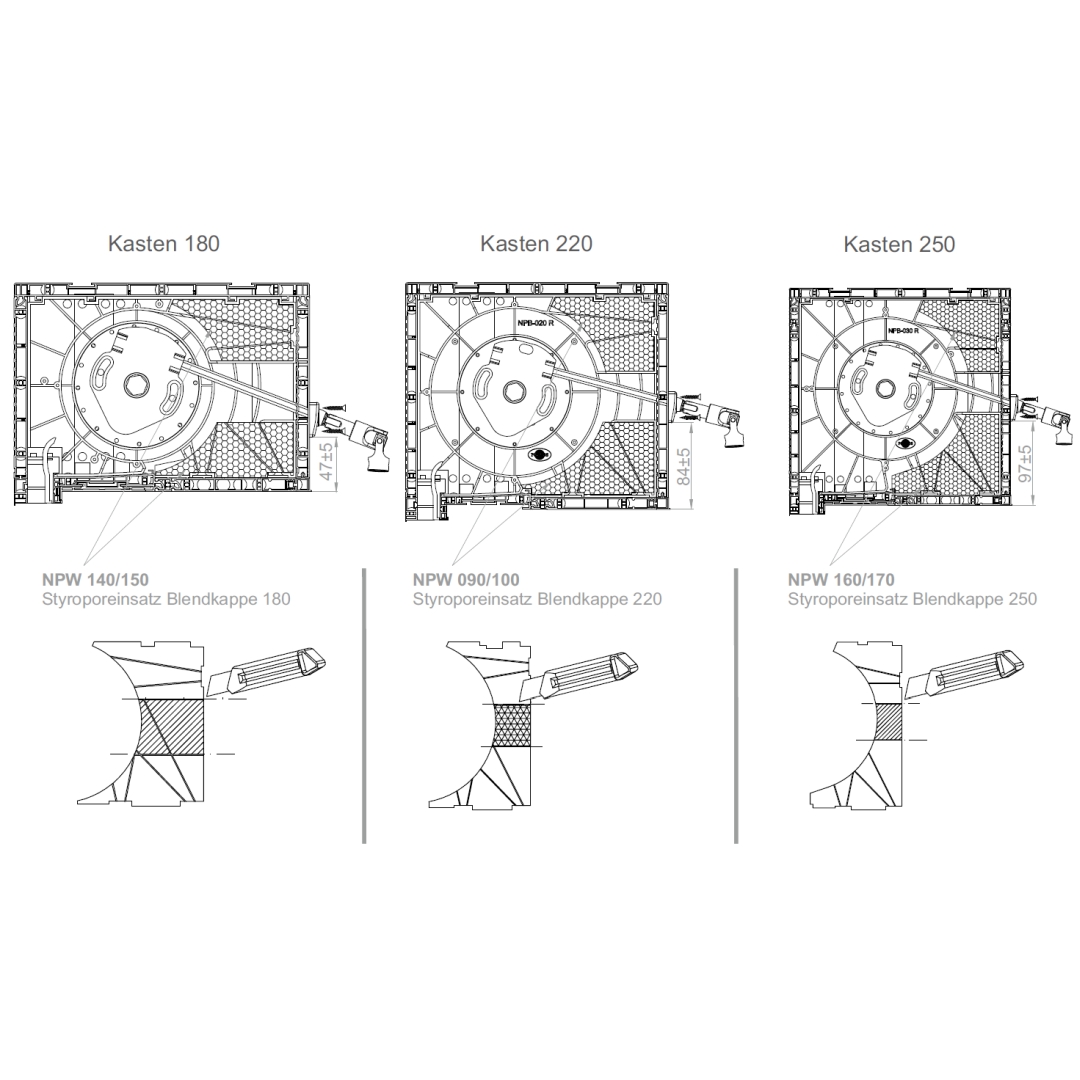

Aufsatzrollladen PTP Kurbelgetriebe Kasten Typ B
Aufsatzrollladen PTP Montagearten
Aufsatzrollladen Führungsschienen PTP - Einbaubeispiel:

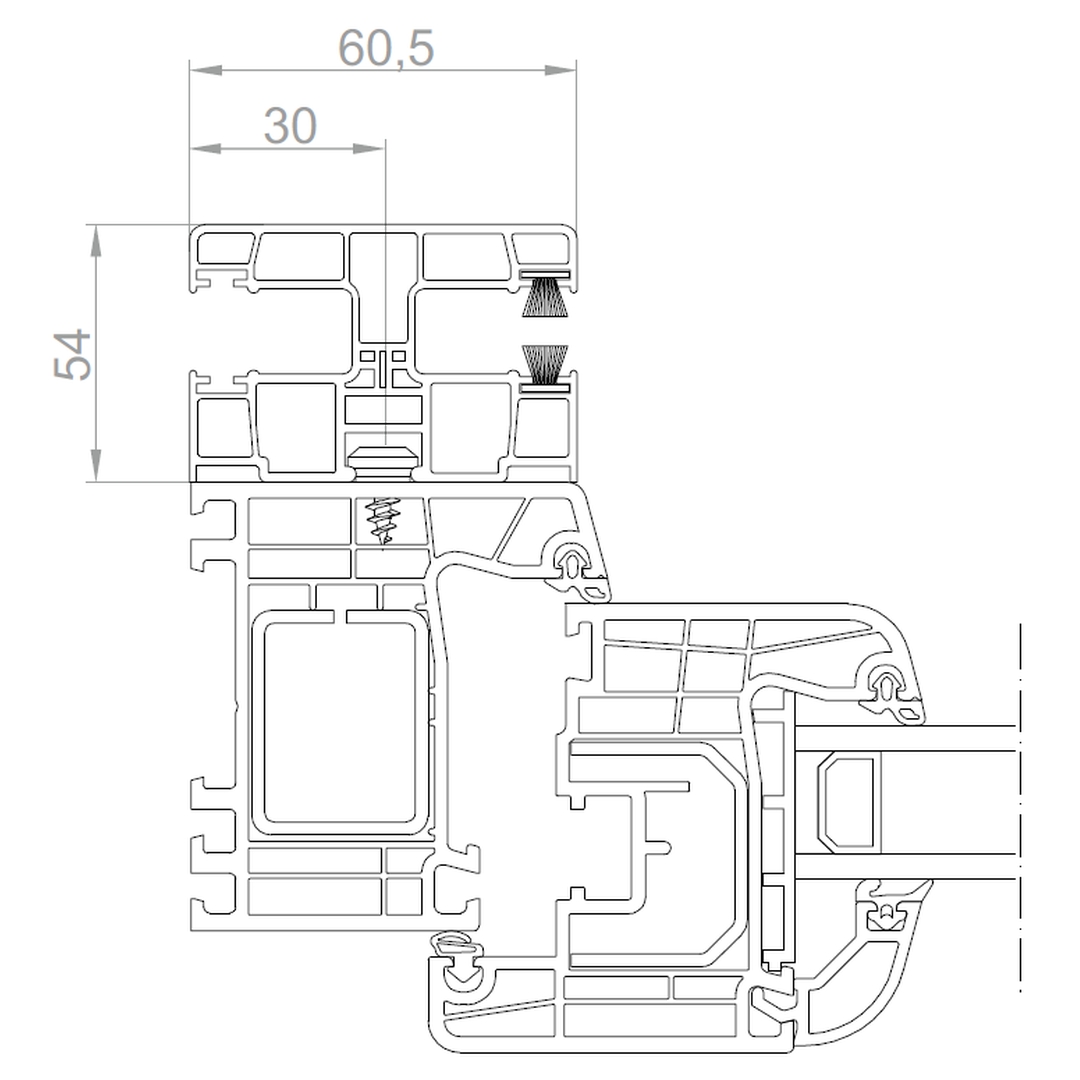

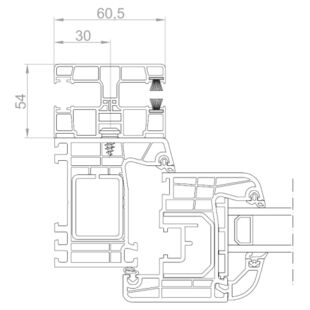

Führungsschiene NPR-020 Montage

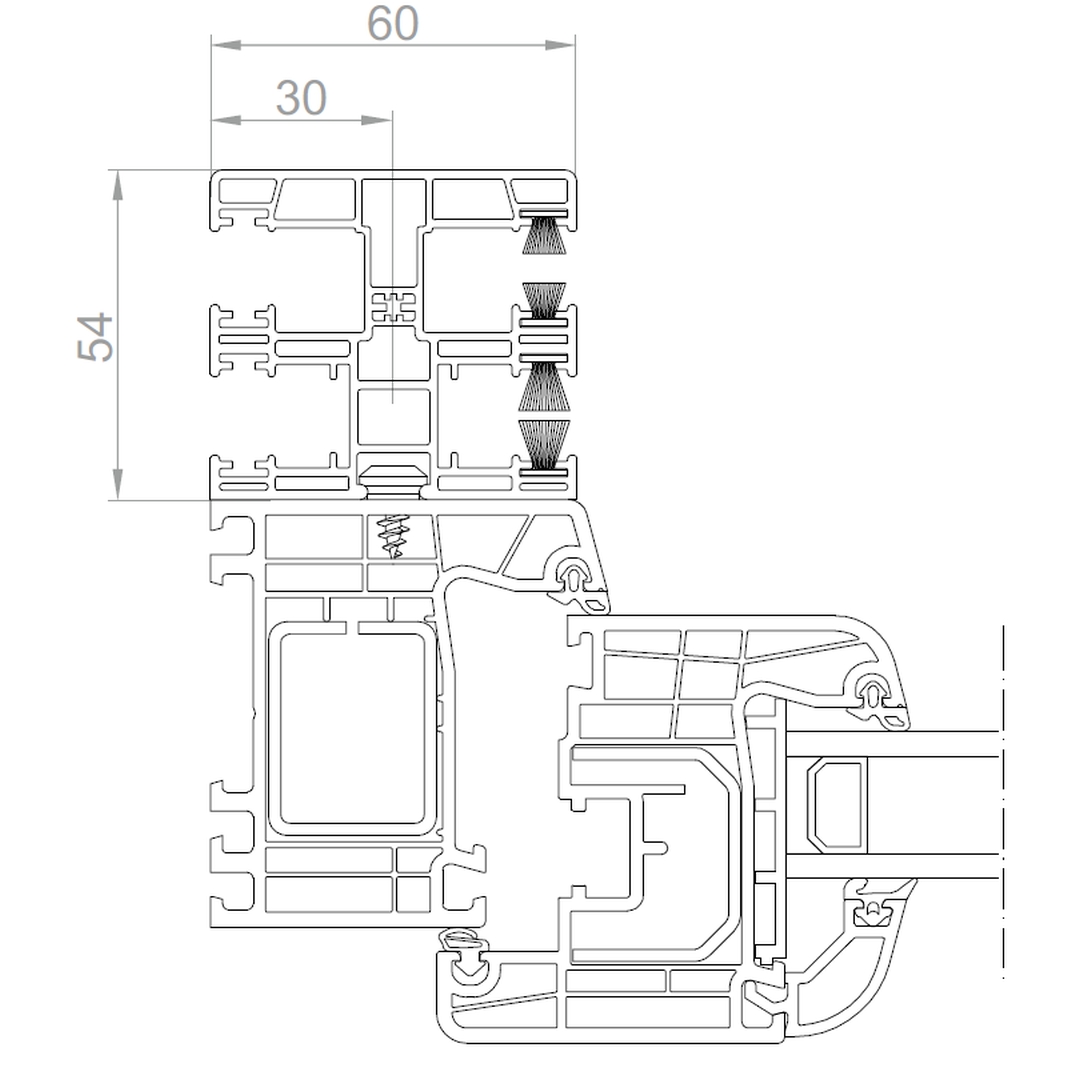

Führungsschiene NPR-010 mit Insektenschutz Montage

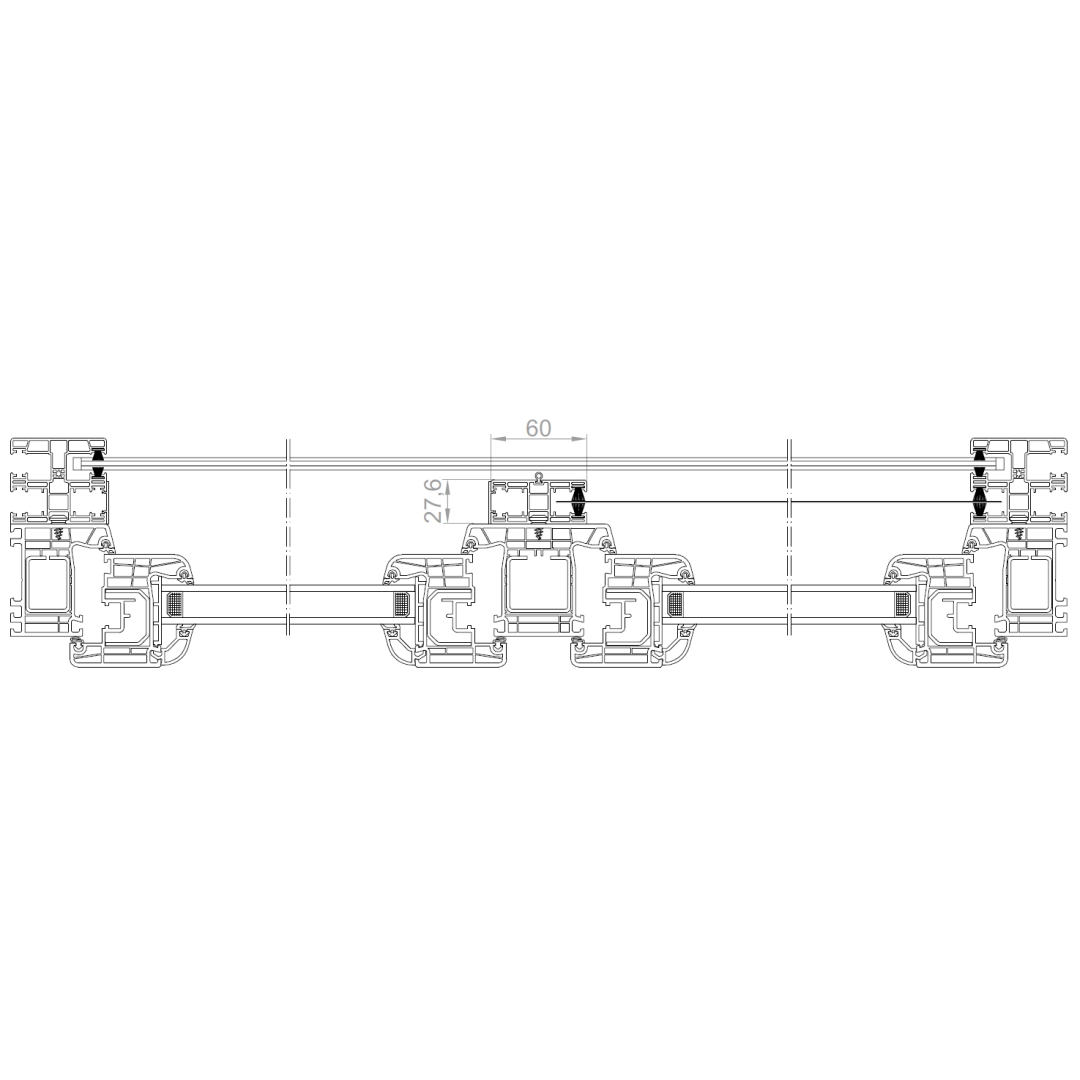

Führungsschiene NPR-030 zur Teilung des Insektenschutzes - Montage-Beispiel
